Zajęcia stacjo - 9.08

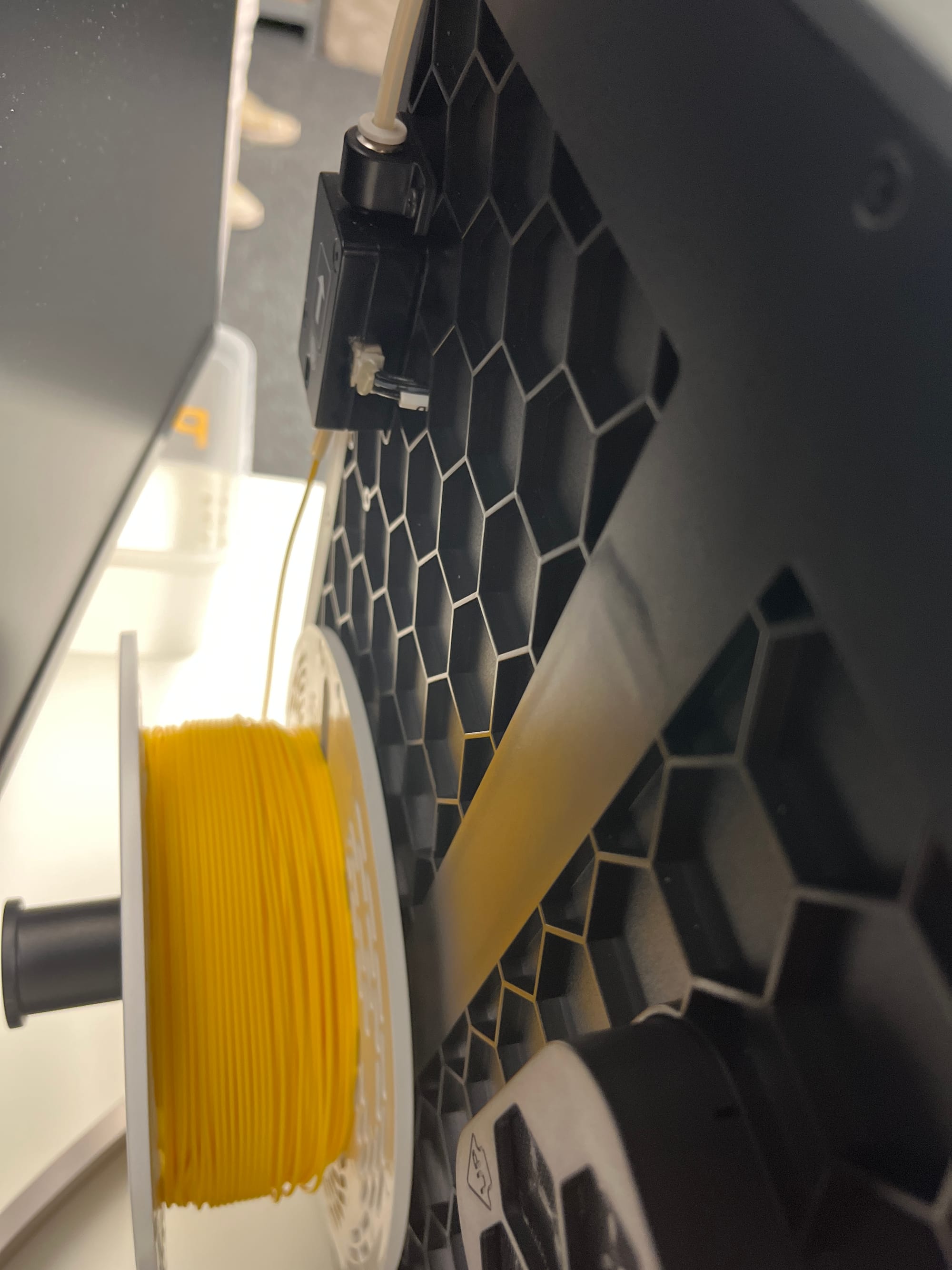

Czujnik filamentu

Teflon - małe tarcie, sliski, odporny na wysokie temperatury

Stanowi prowadnice dla filamentu

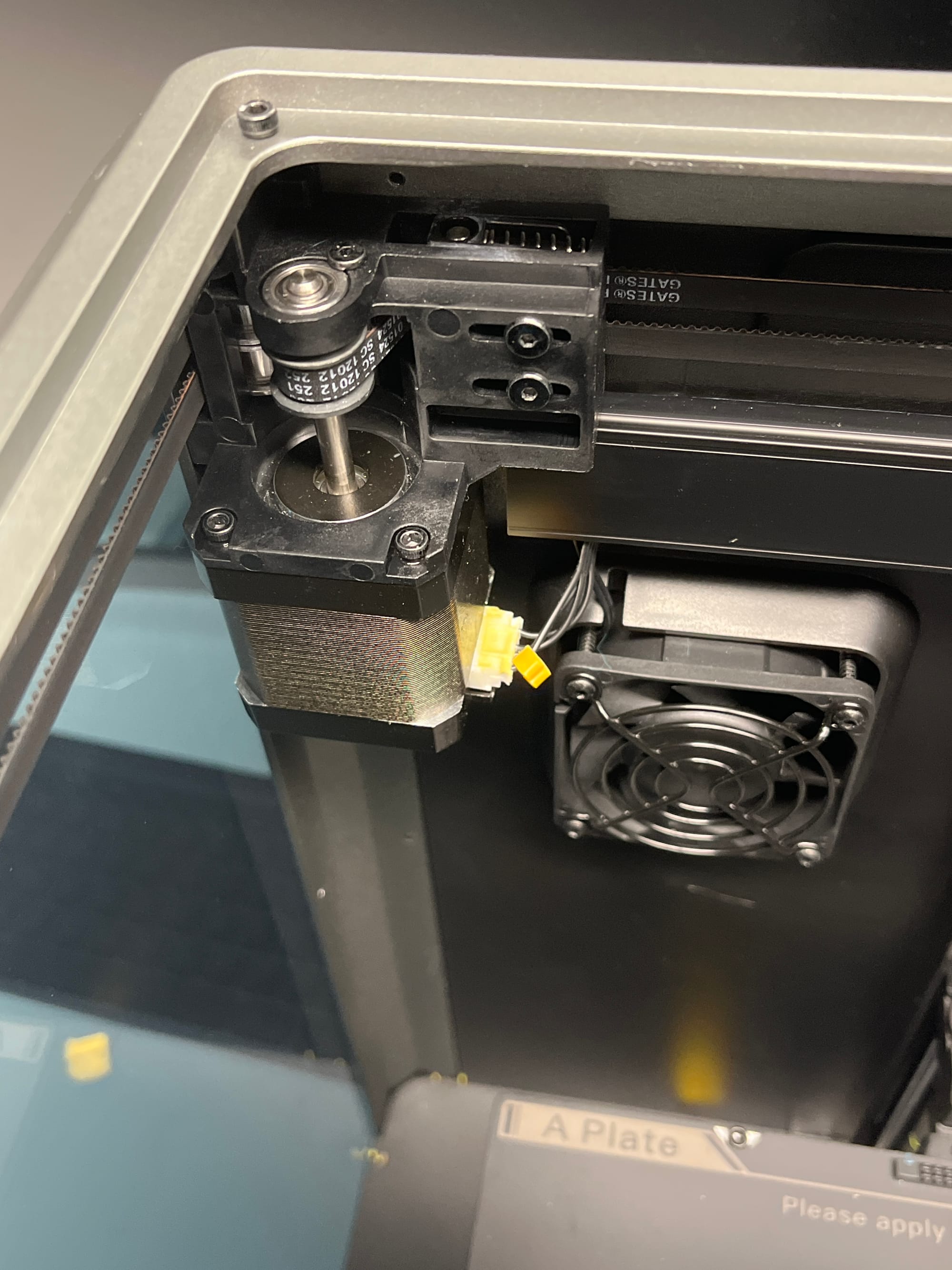

Silniki w drukarce 4 sztuki

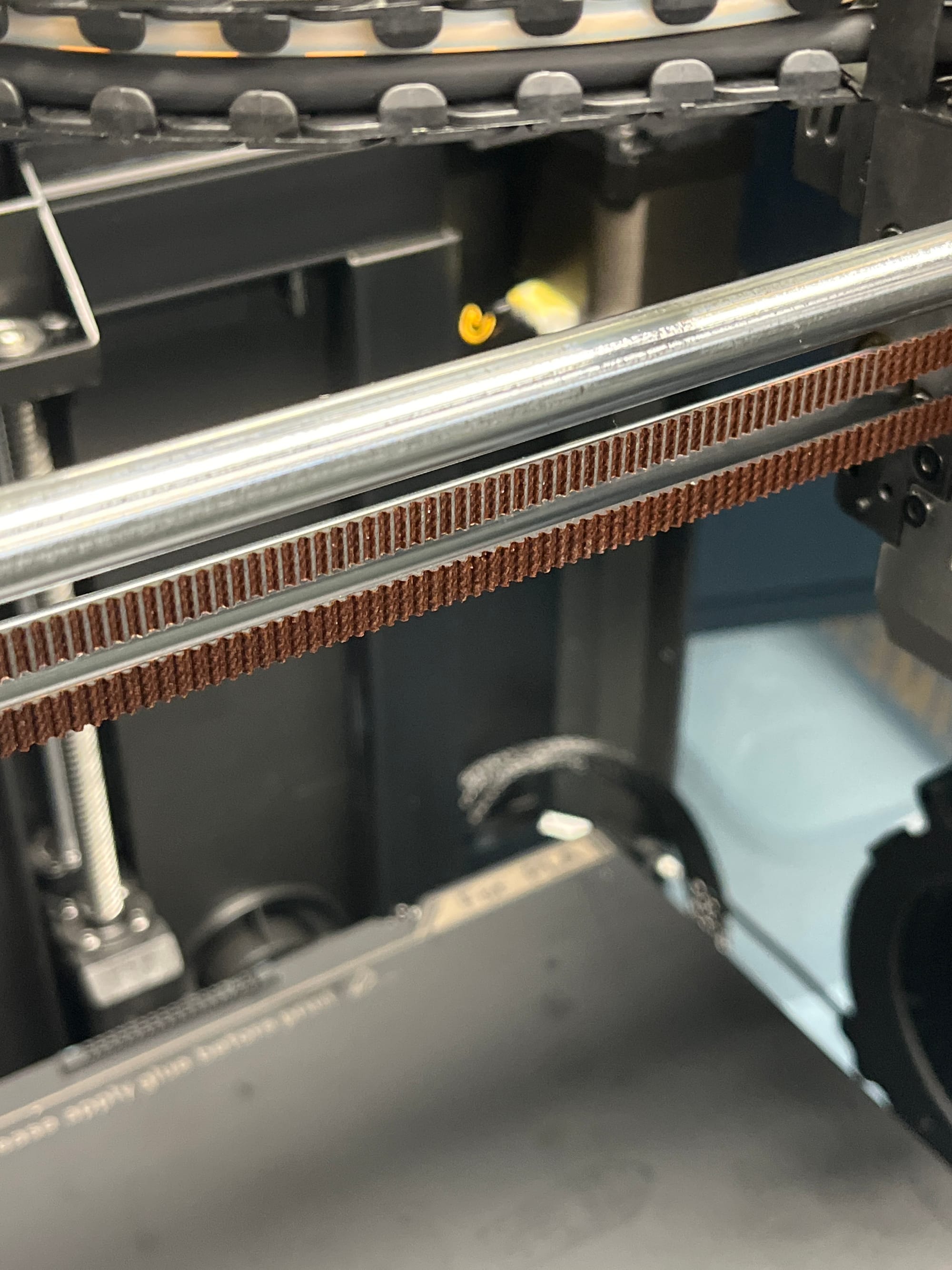

one nie są napięte jak struna, ale po x wydrukach warto zobaczyć ich napięcie, nie smarujemy pasków!

Zespolenie dwóch silników dopiero powoduje ruch po osiach nie jest tak że jeden silnik odpowiada za jedną oś

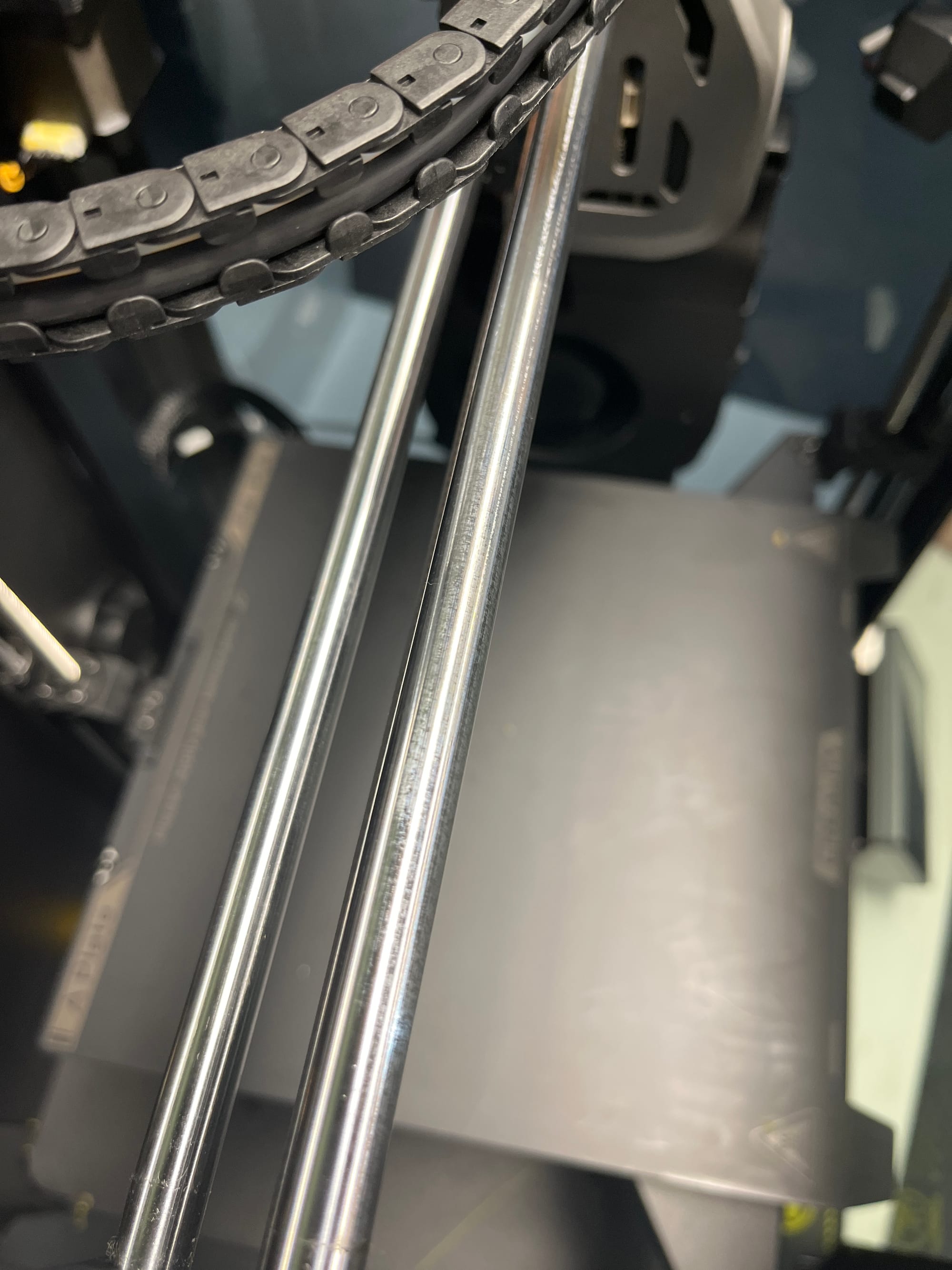

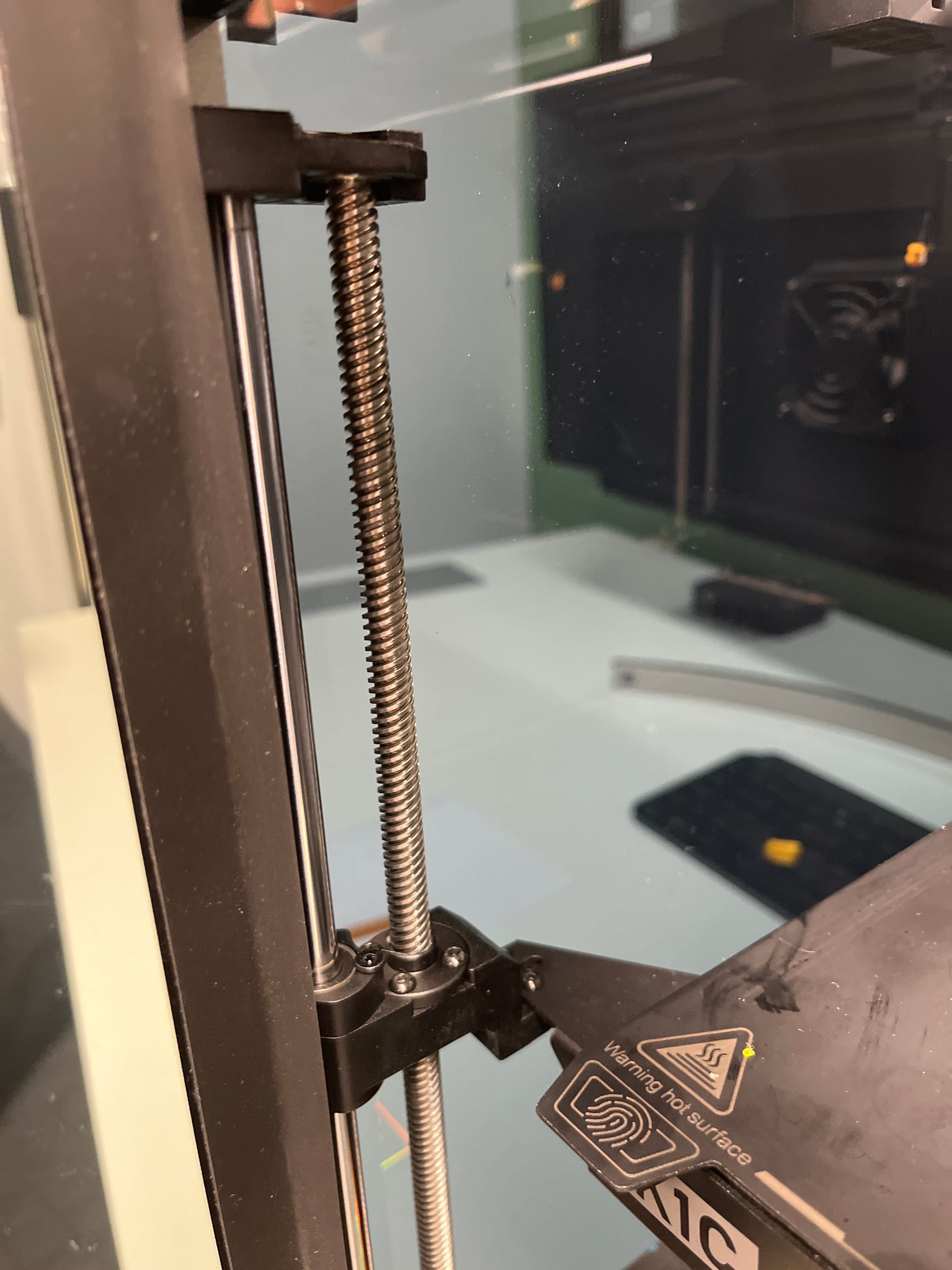

Te czesci warto smarowac- Smar teflonowy, litowy

Te odpowiadają za przesuwanie stołu

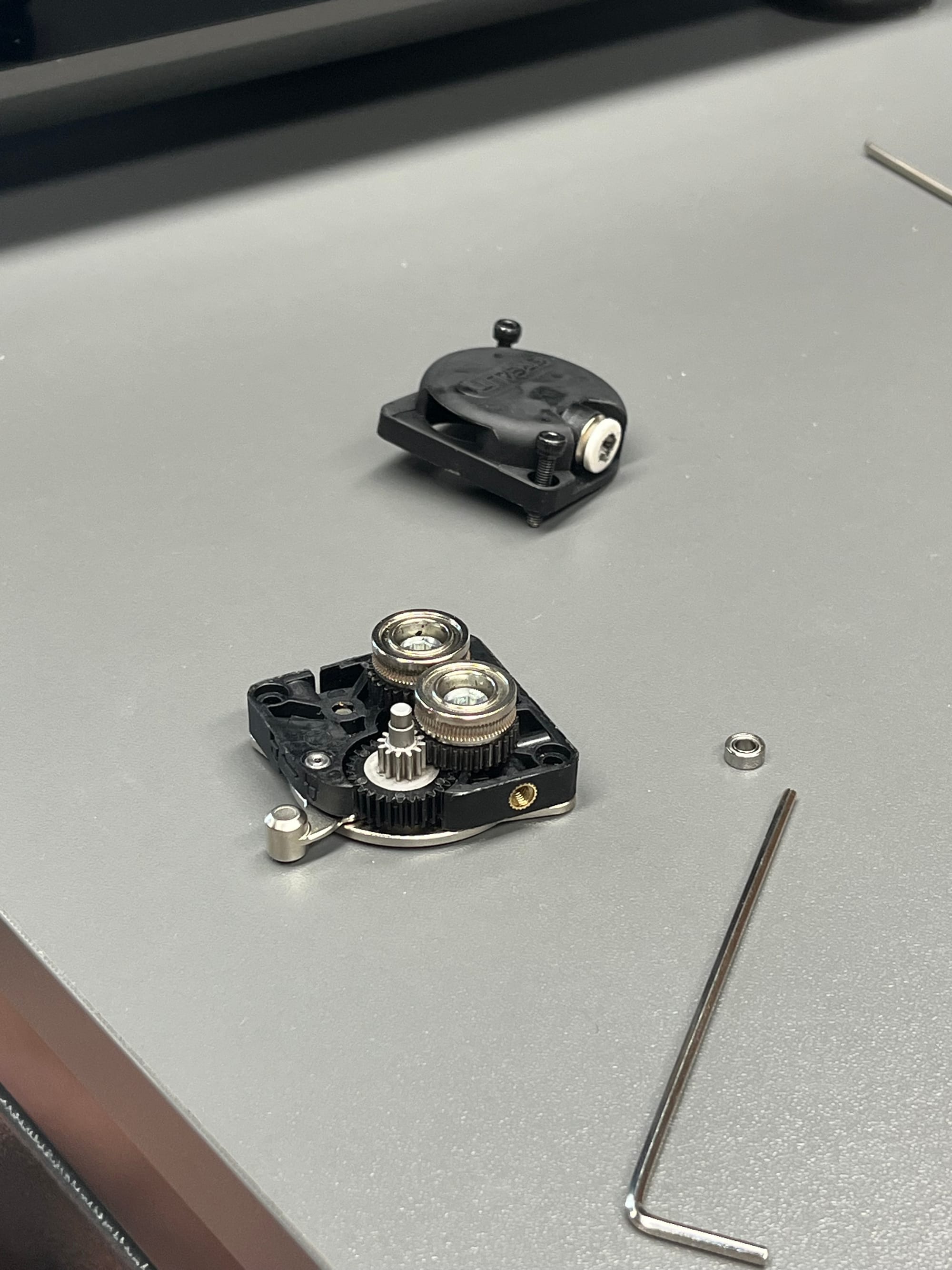

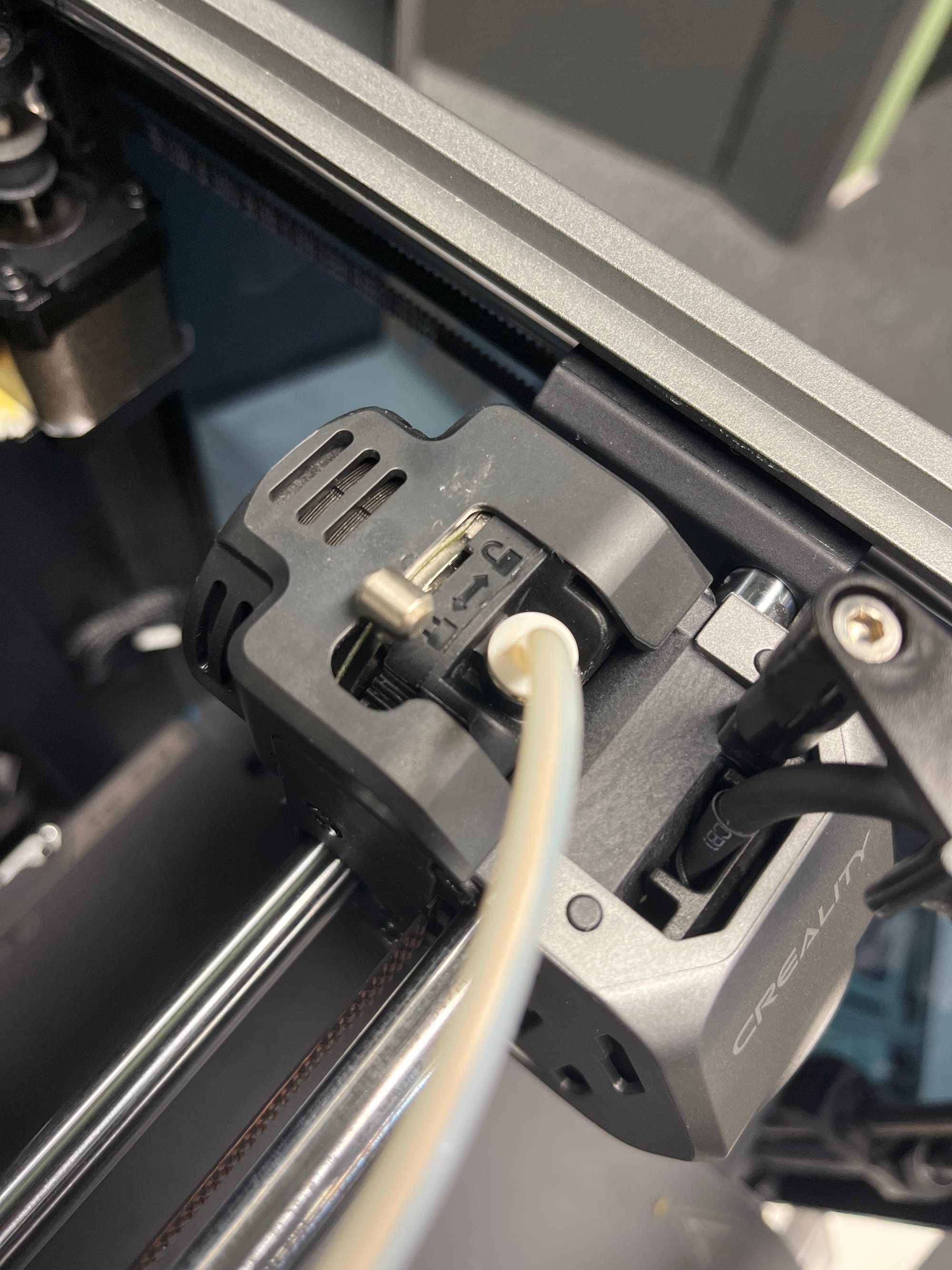

Radełko -

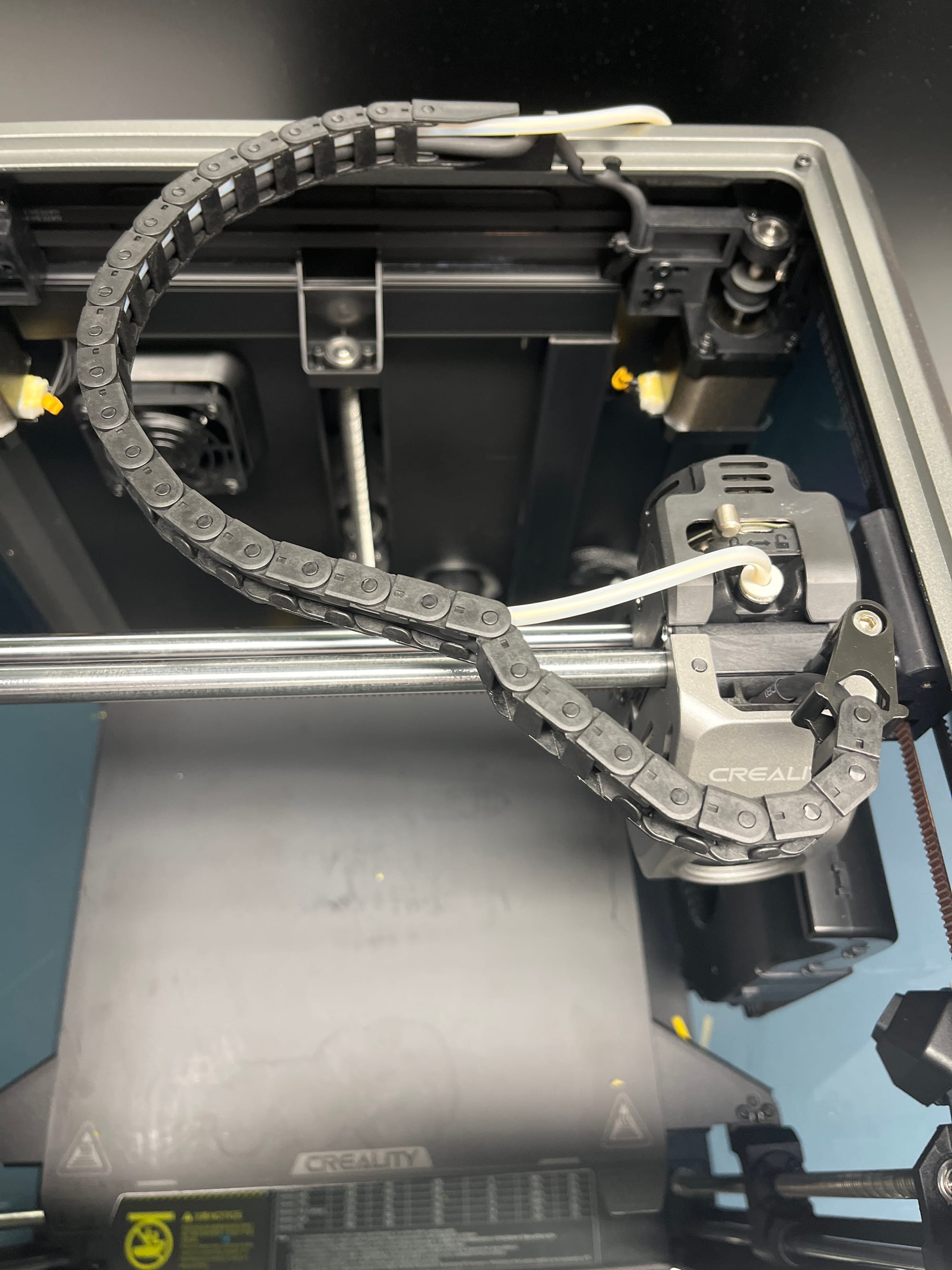

Radełko może być też z tyłu - bowden jak jest tak jak podajnik w tej drukarce ( patrz zdjecie 1)

reprap- drukarki drukowane przez inne drukarki

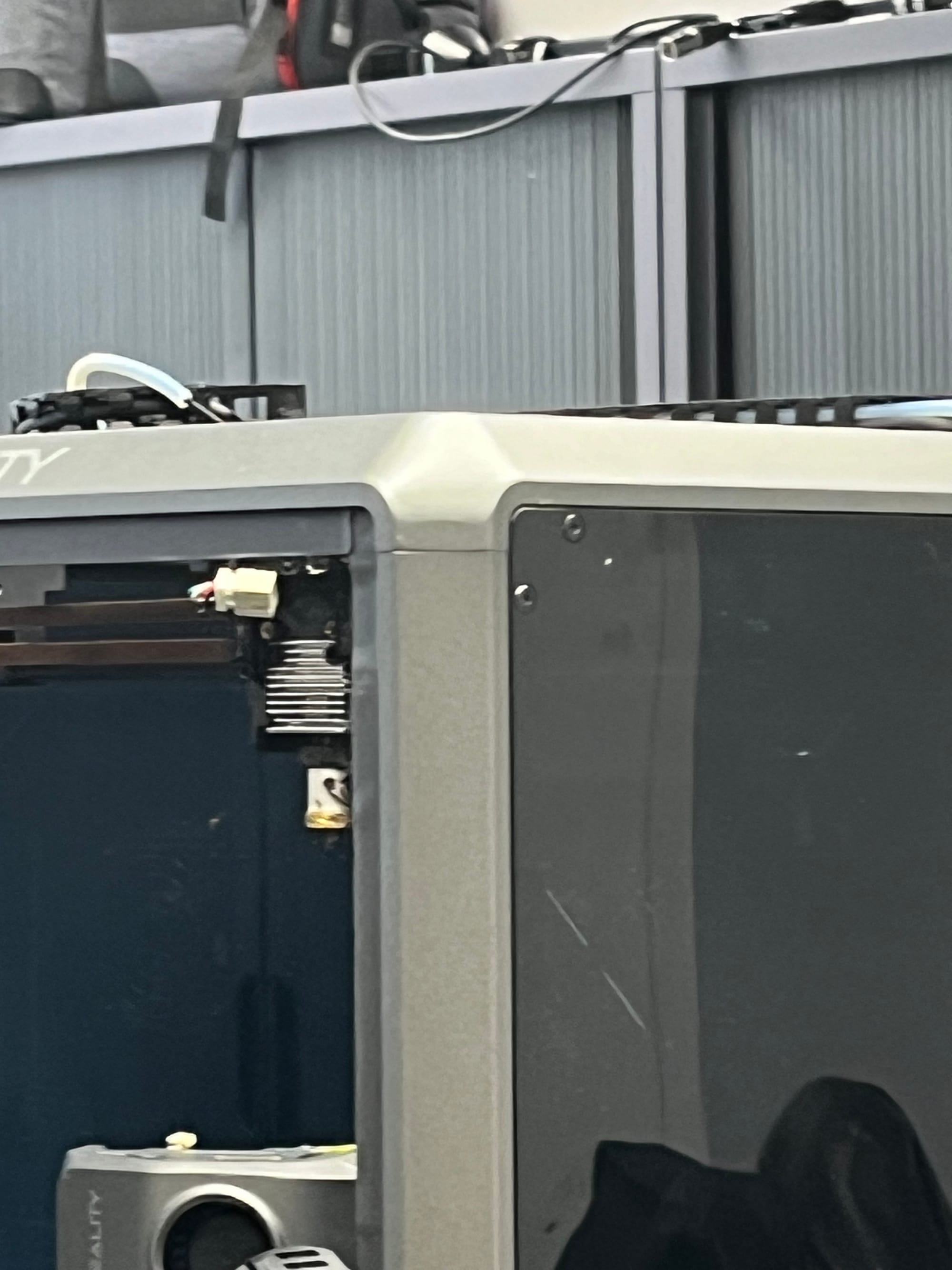

Na samym końcu jest dysza

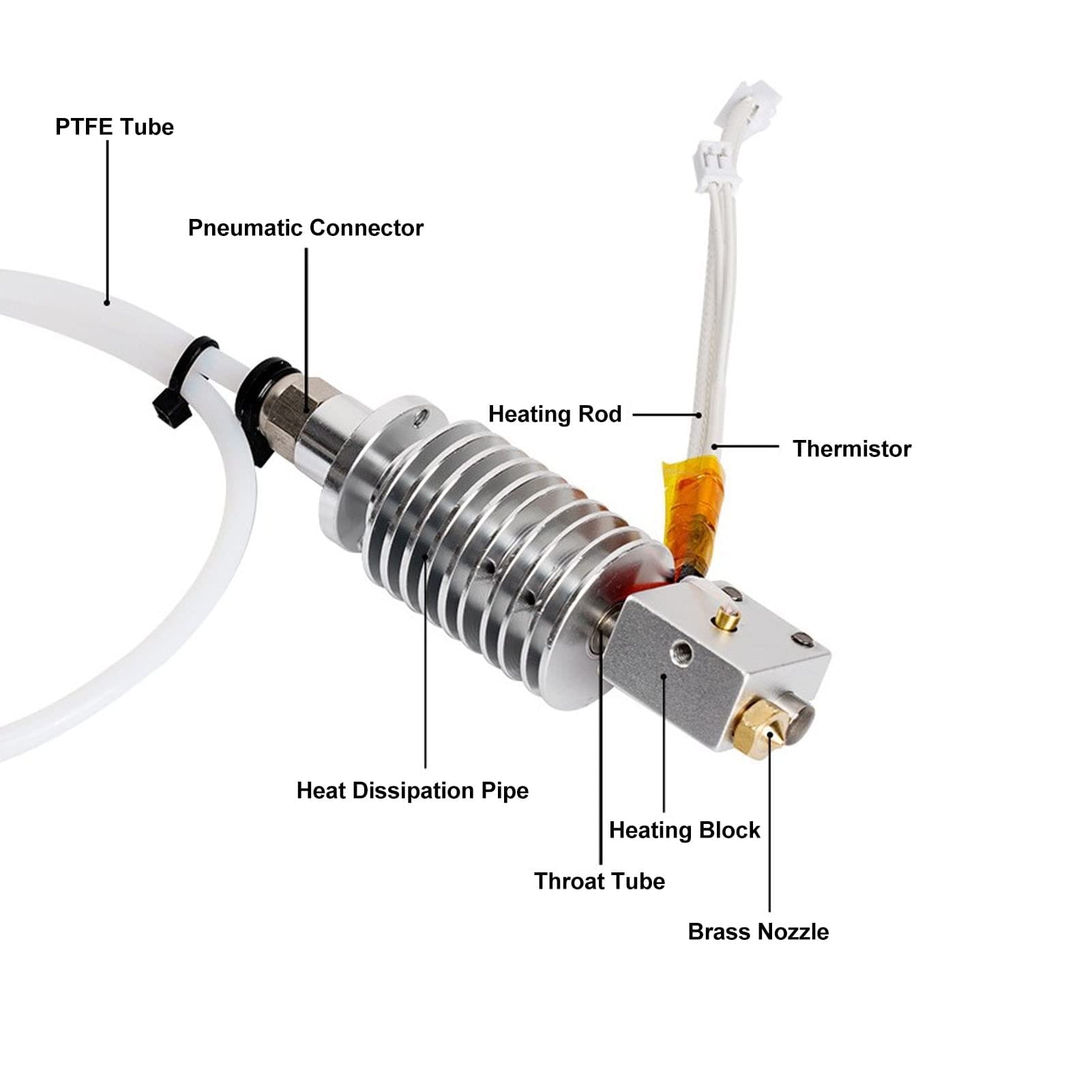

Hotend - czasami trzeba wymienic, raczej jest informacja, kiedy temperatura się dziwnie zmienia

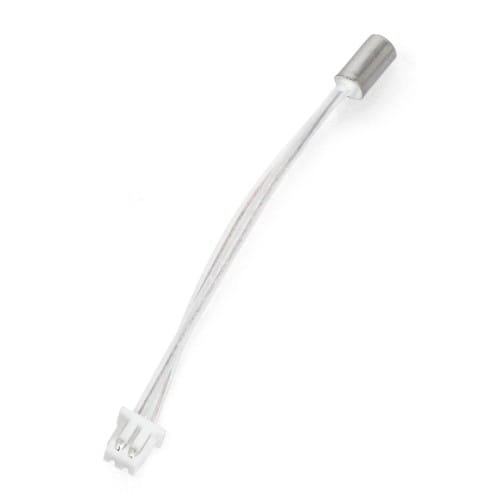

termistor albo grzałkę też wymienia się jak coś jest nie tak z temperaturą

Dyszką wymieniać co jakiś czas wymienić tak jak klocki hamulcowe w aucie, najczęściej wymienianie jak np jest zapchana itp.

Filamentu są higroskopijne łapią wilgoć

Dyszka zatyka się jak jest zakurzona

Filamentu psuje też swiatlo uv

1.75 średnica europa

Tolerancja 0,2

Efekt podwijania wydruku jeśli stół nie jest dobrze nagrzany worping

Gcode jezyk na który program tłumaczy drukarce gdzie ma jechać i w jakim kierunku

1. Podłączyć drukarkę
2. Sprawdzić czy nie ma jakiś brudów
3. Wyczyścić stół i odtlusic
4. Sprawdzić czy filamentu jest wlozony i zamknąć łódeczkę metalowa
5. Podłączyć pendrive i puścić druk

najlepiej odtlusic stół ipa (lepiej na alegro niż w sklepie budowlanym)

Alkohol izopropylowy- IPA

*Nie nakładać kleju albo lakierów to nie zwiększa adhezji- one nie działają

Jeśli druk nie chce się trzymać to albo problem ze stołem albo za blisko jest dysza- za niska wysokość

AMS - można więcej szpul wielokolorowe, są dobrze chronione

• torebki do ubrań odwilgacaja

PLA lepiej niż ABS do kontaktu z Żywnoscia

foremki najlepiej formę zrobić w negatywie i zalać silikonem a potem odlać w np w zywicy

DOKUMENTACJA TECHNICZNA

Dobrzański książka

Rodzaje rysunków technicznych

spodoba przedstawienia przedmiotu

• szkice - odręczny rysunek najczęściej podstawa do stworzenia rysunku,
• rysunek - przedstawienie przedmiotu w podziałce i przy użyciu przyrządów podajemy skale!
• schemat - przedstawienie w sposób uproszczony zasady działania lub budowy mechanizmu lub urządzenia
• plan - przedstawienie rozmieszczenie maszyn, instalacji, urządzeń

metody rzutowania

• metoda europejska - pierwszego konta - metoda ta polega na rysowaniu tego co widzimy
• metoda amerykańska - trzeciego konta - odwrotność - tak jakbym robiła stempel

według przenaczenia

stopień złożoności projektu

rodzaje linii

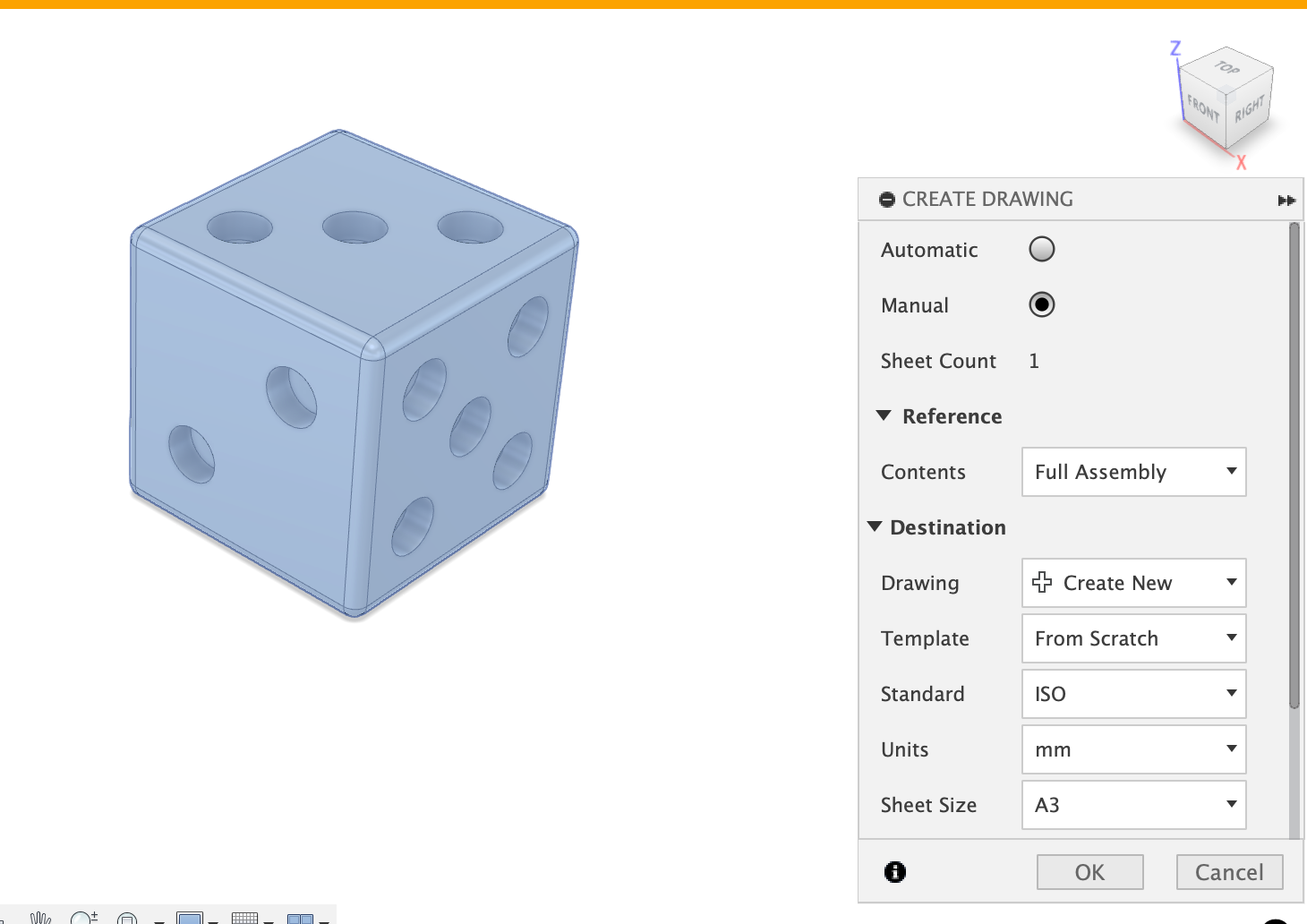

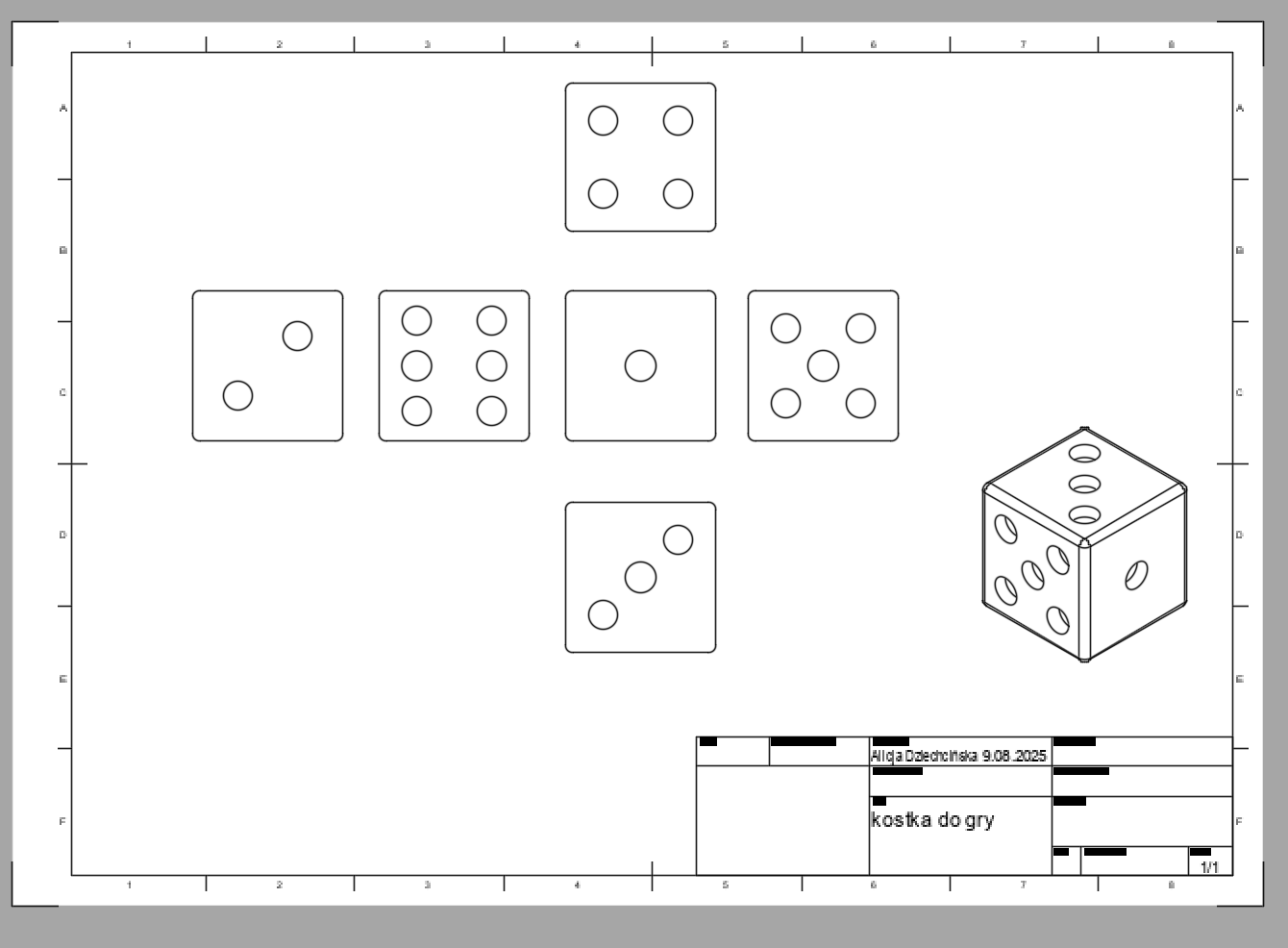

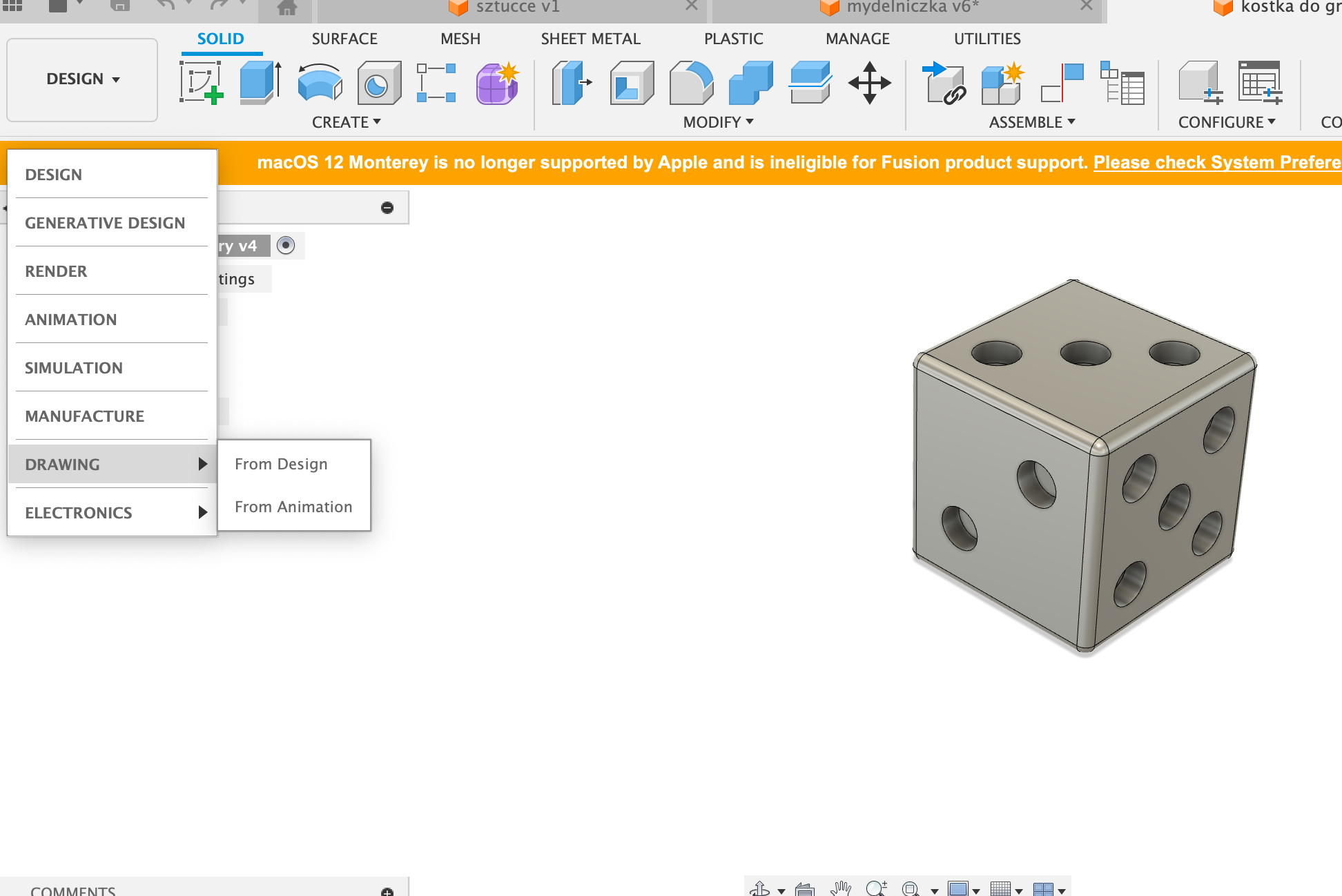

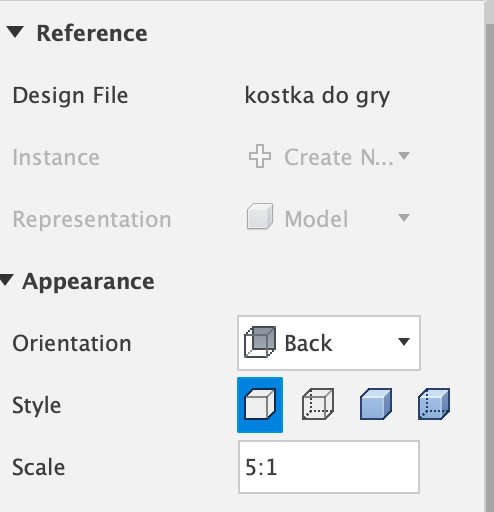

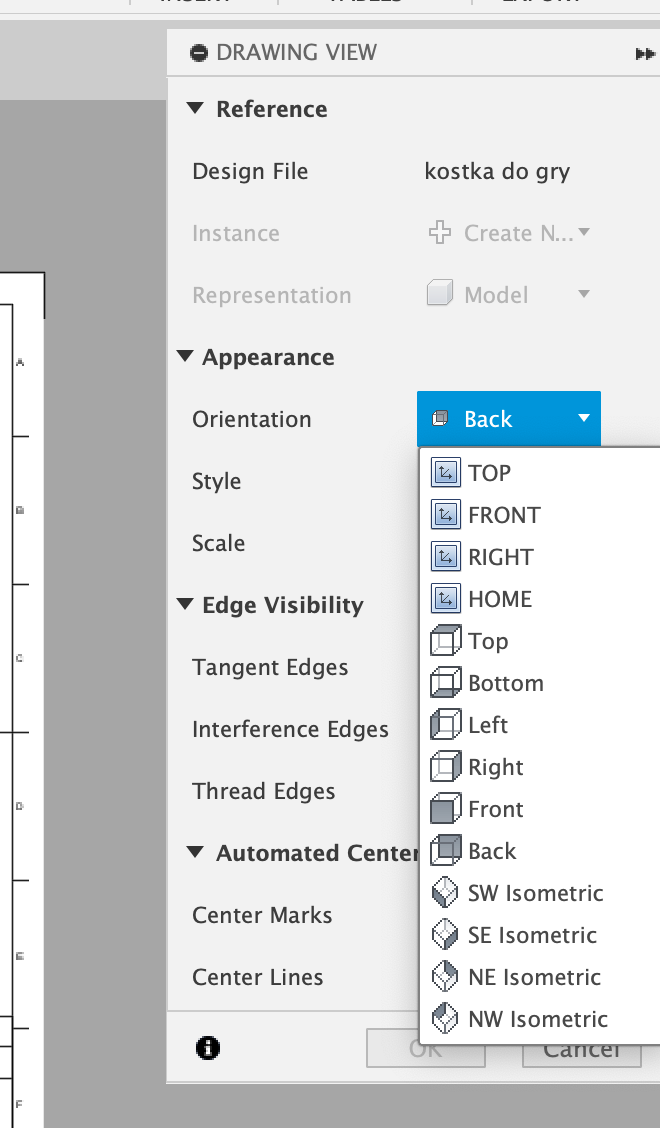

RZUTOWANIE W FUSION

wybieramy orientacje

wybieramy styl

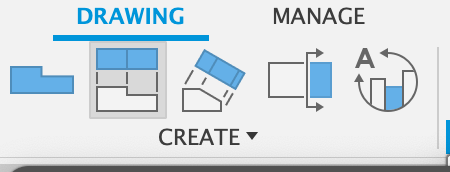

PROJECT - klikamy i robimy rzutowanie każdej strony jeśli ma więcej ścian to robimy kolejny project innej ściany

3MF lepszy od STL - zapisuje więcej informacji

drukarka Creativity K1-polecana

filamenty lume

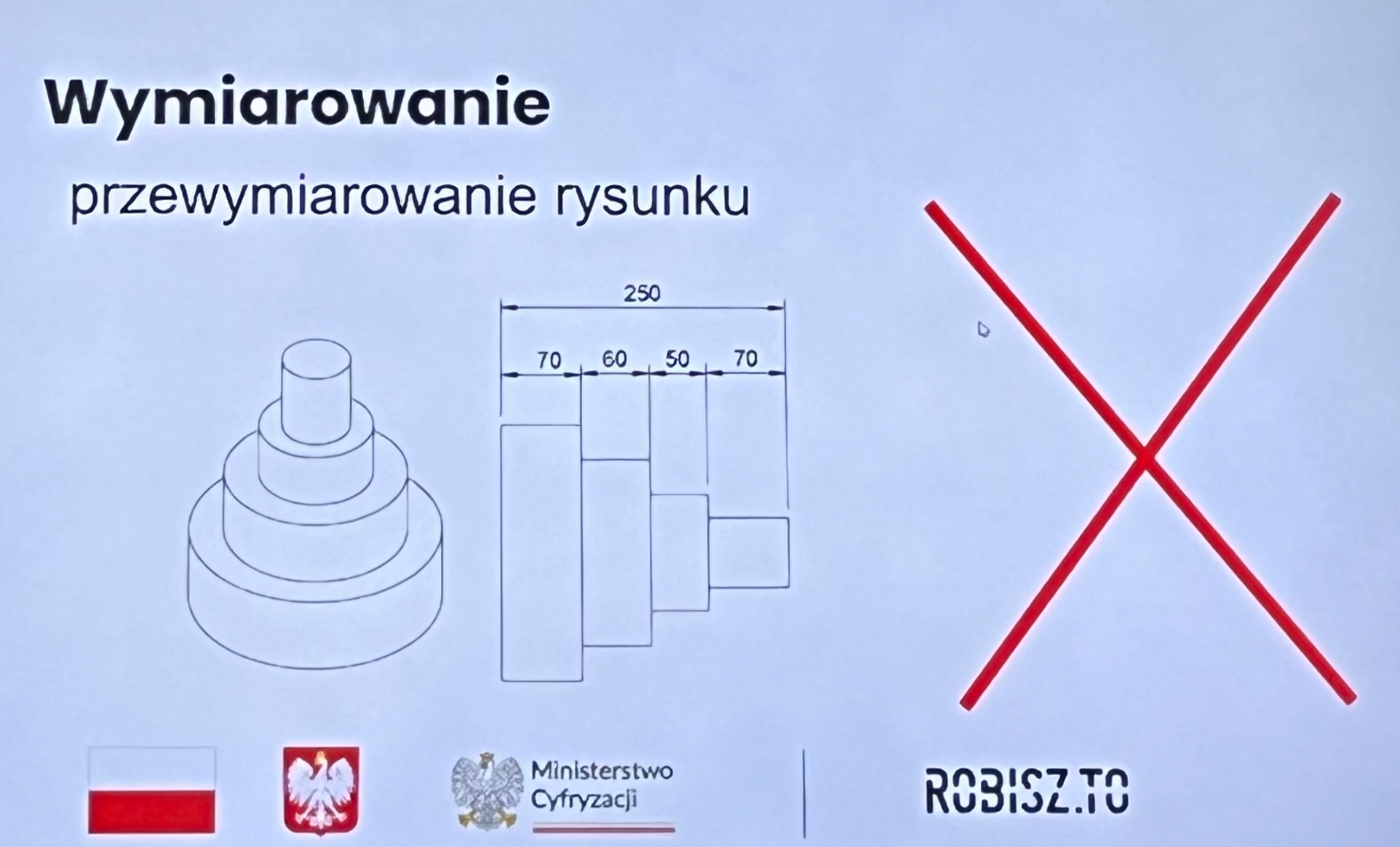

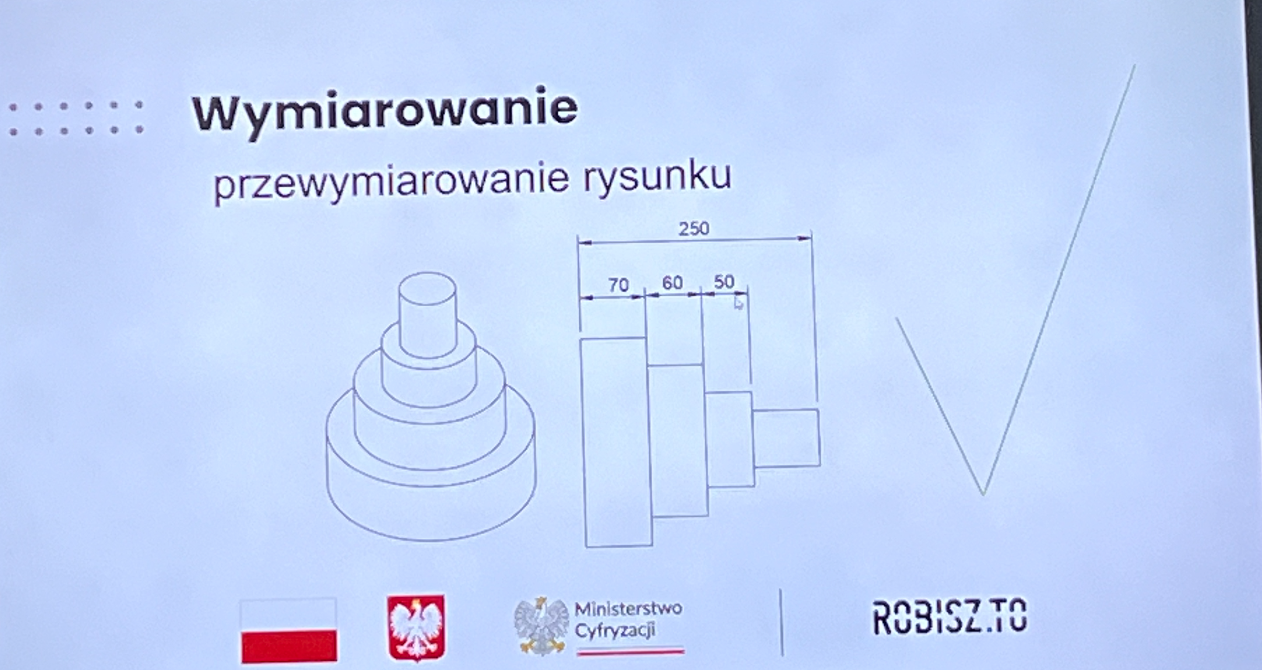

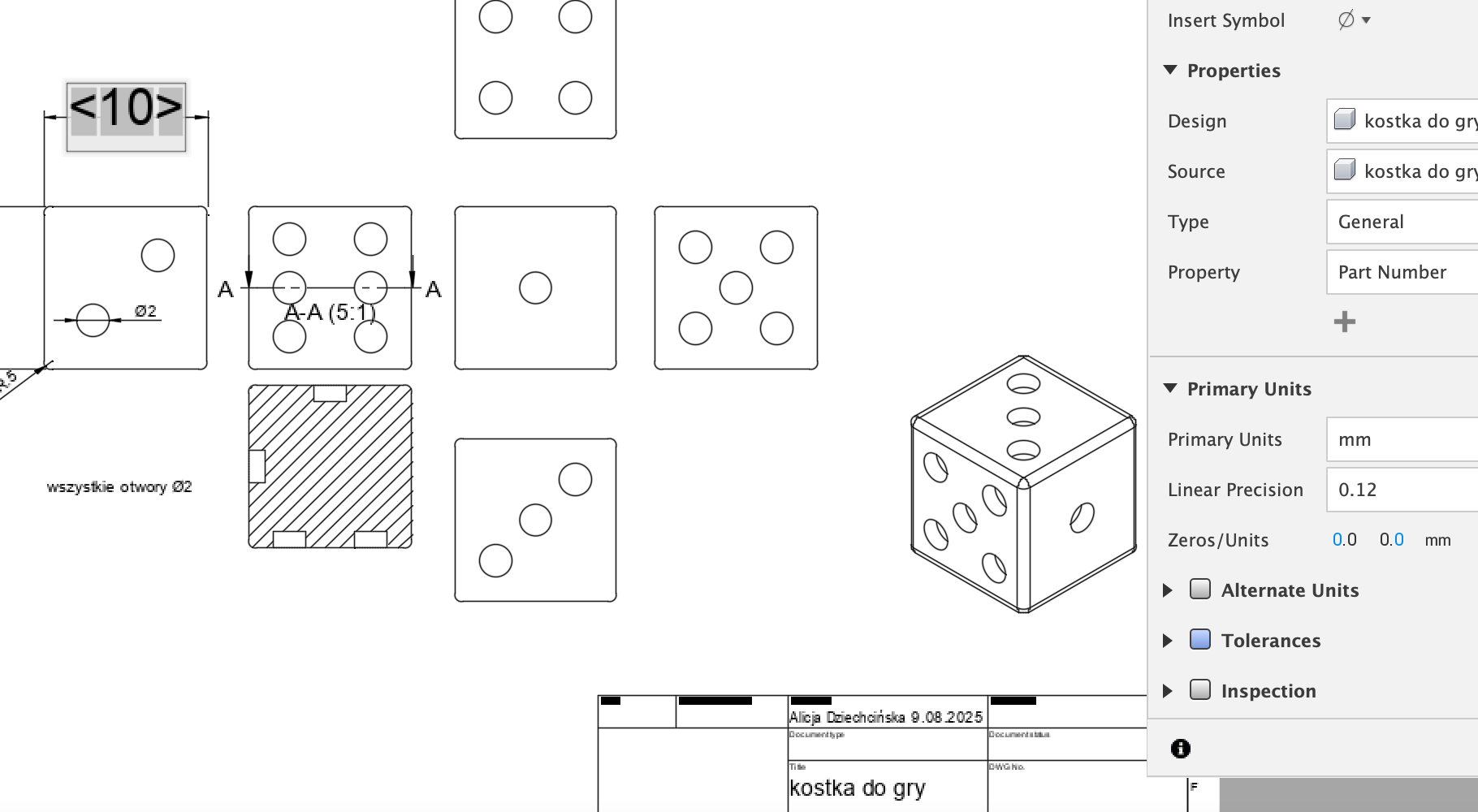

Wymiarowanie

• od bazy
• łańcuchowe

TAK NIE ROBIMY!

trzeba doliczyć tolerancję błędu - czyli suma to byłaby np. 250,4, bo 70,1, 60,1, 50,1, 70,1

LINIE WYMIAROWE NIE MOGĄ SIĘ PRZECINAĆ!

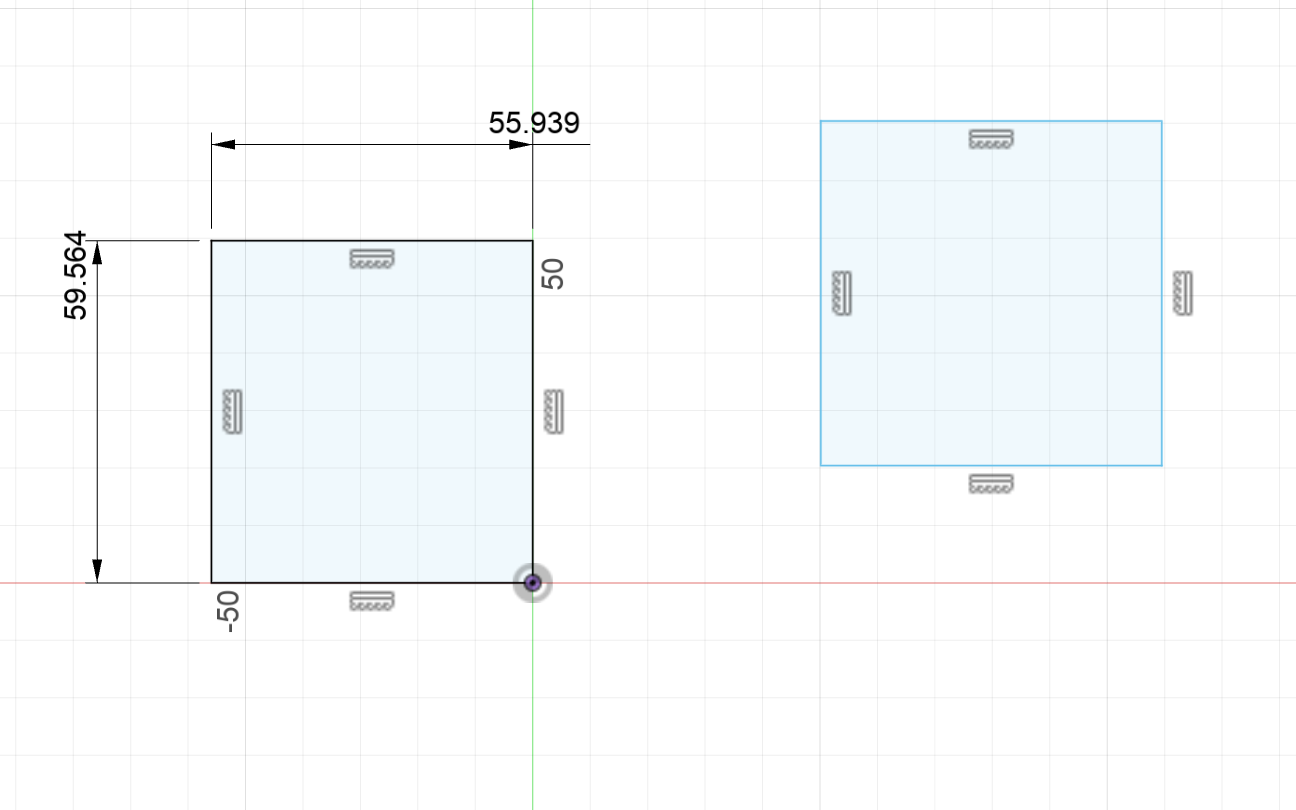

obrys niebieski - nie jest całkowicie zdefiniowany

obrys czarny - szkic całkowicie/ w pełni zdefiniowany DO TEGO DĄŻYMY W KAŻDYM PROJEKCIE

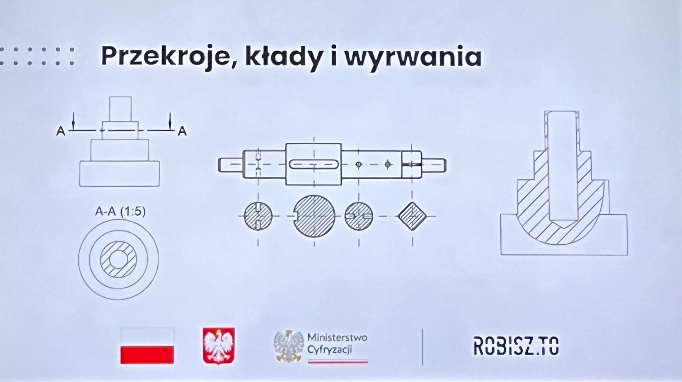

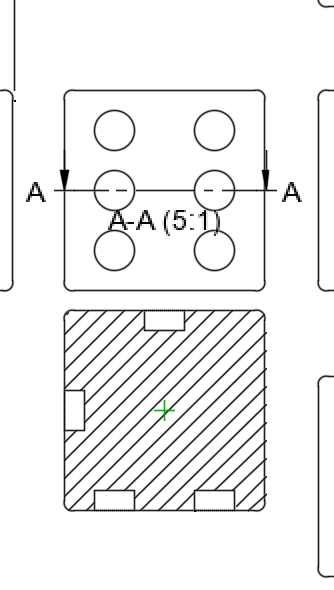

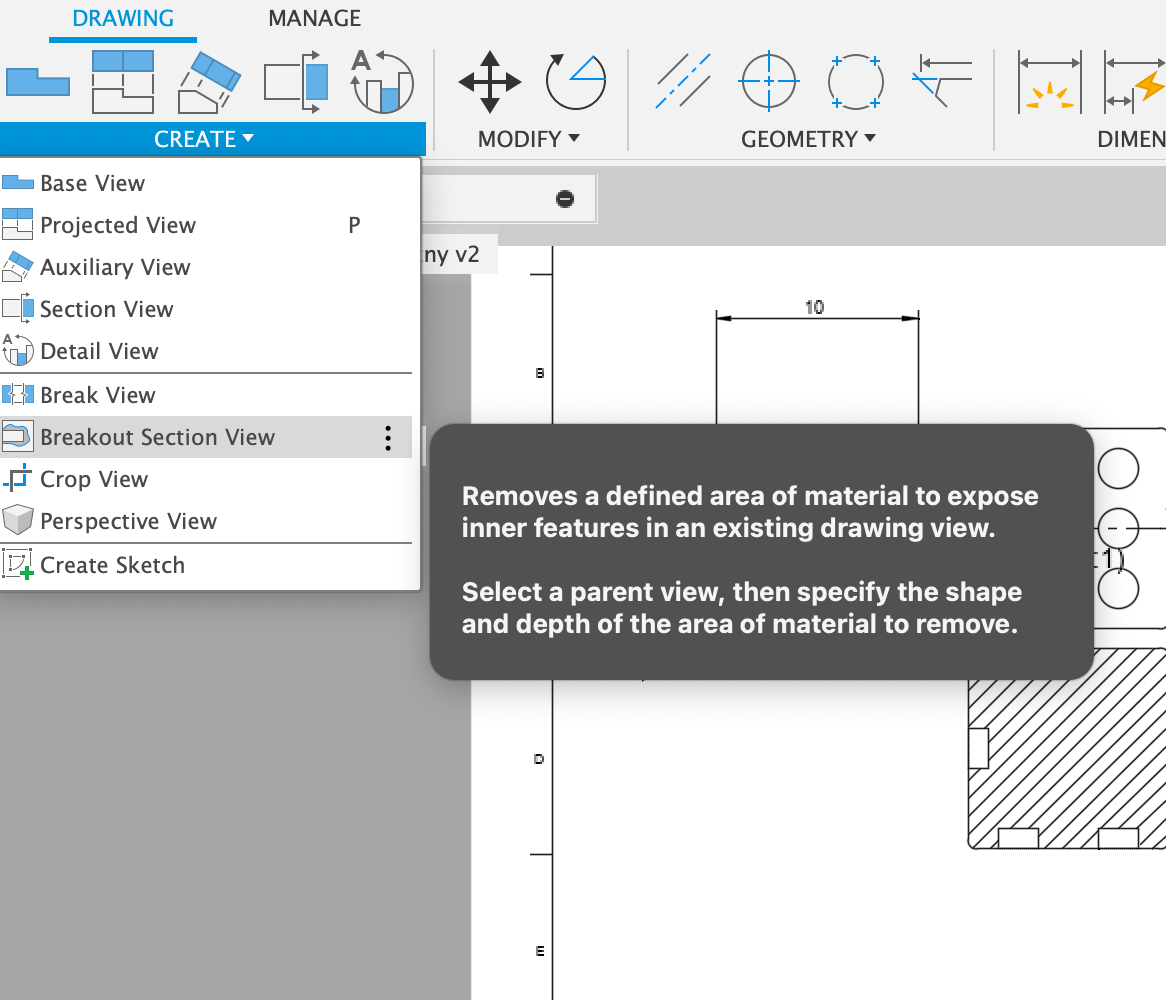

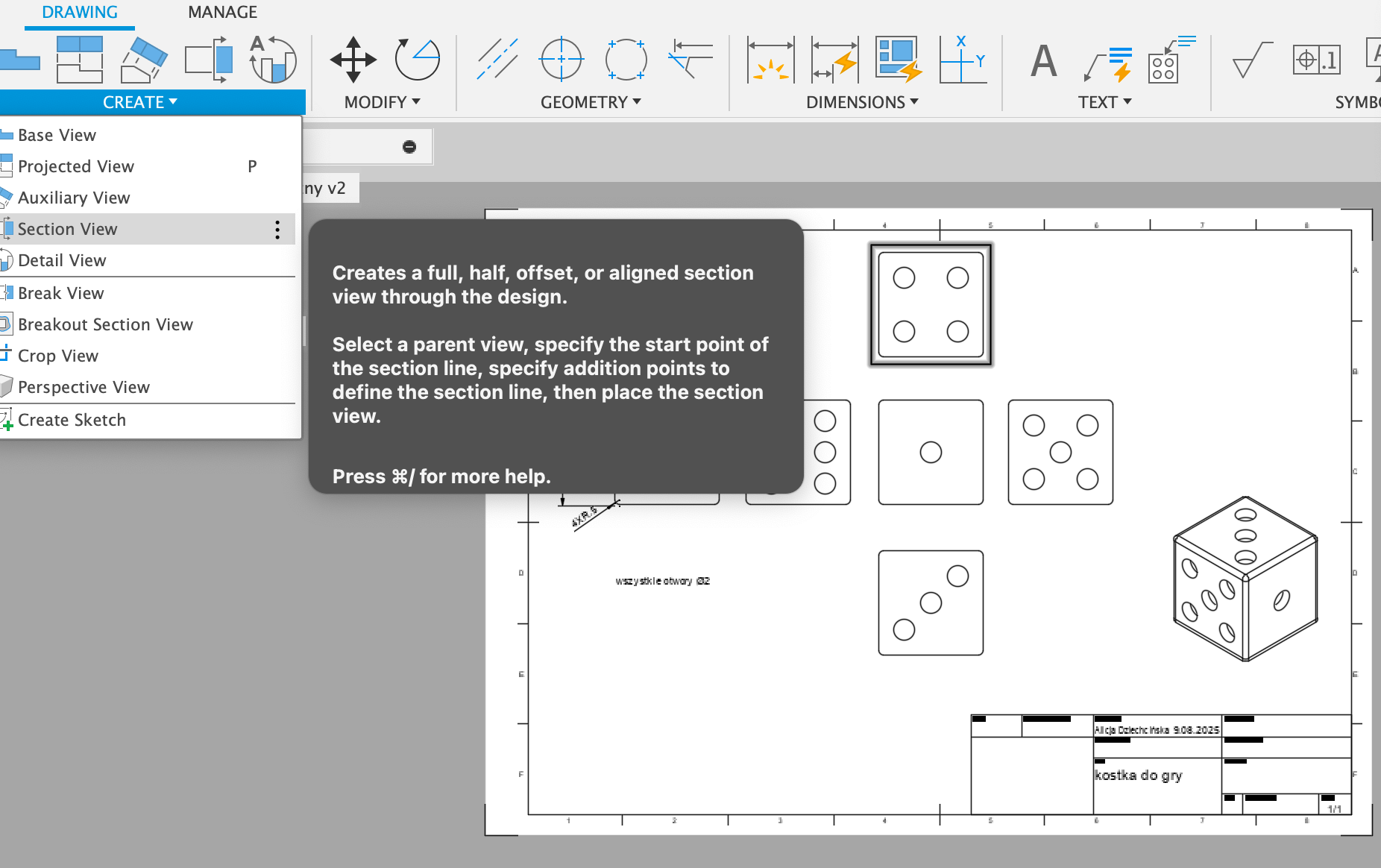

przekroje, kłady (nie rysujemy tego co jest z tylu - bardziej uproszczony) i wyrwania

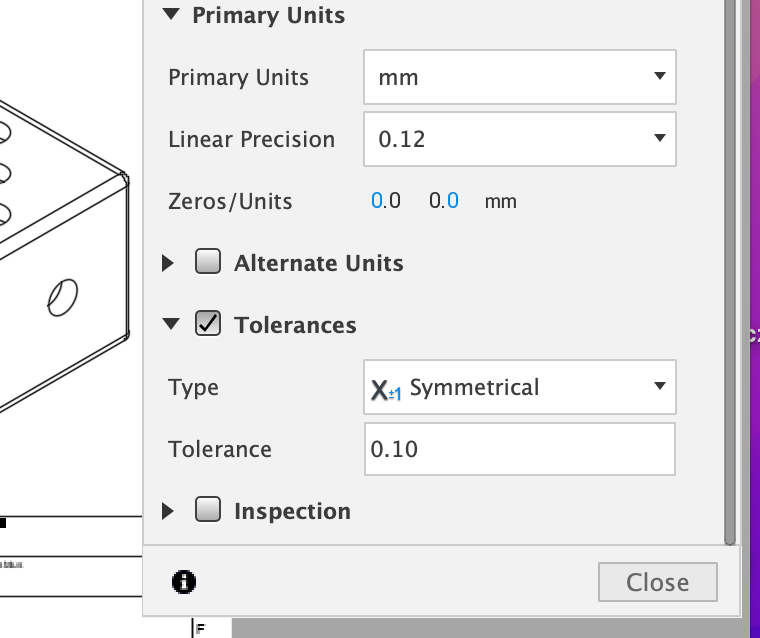

tolerancja kształtu i wymiaru

• symetryczna +/- 0,1 mm
• asymetryczna - trochę mniejszy nie można większego
• asymetryczna jednostronna -
• asymetrycznie dwustronna - albo na plus albo na minus

TOLERANCJA >

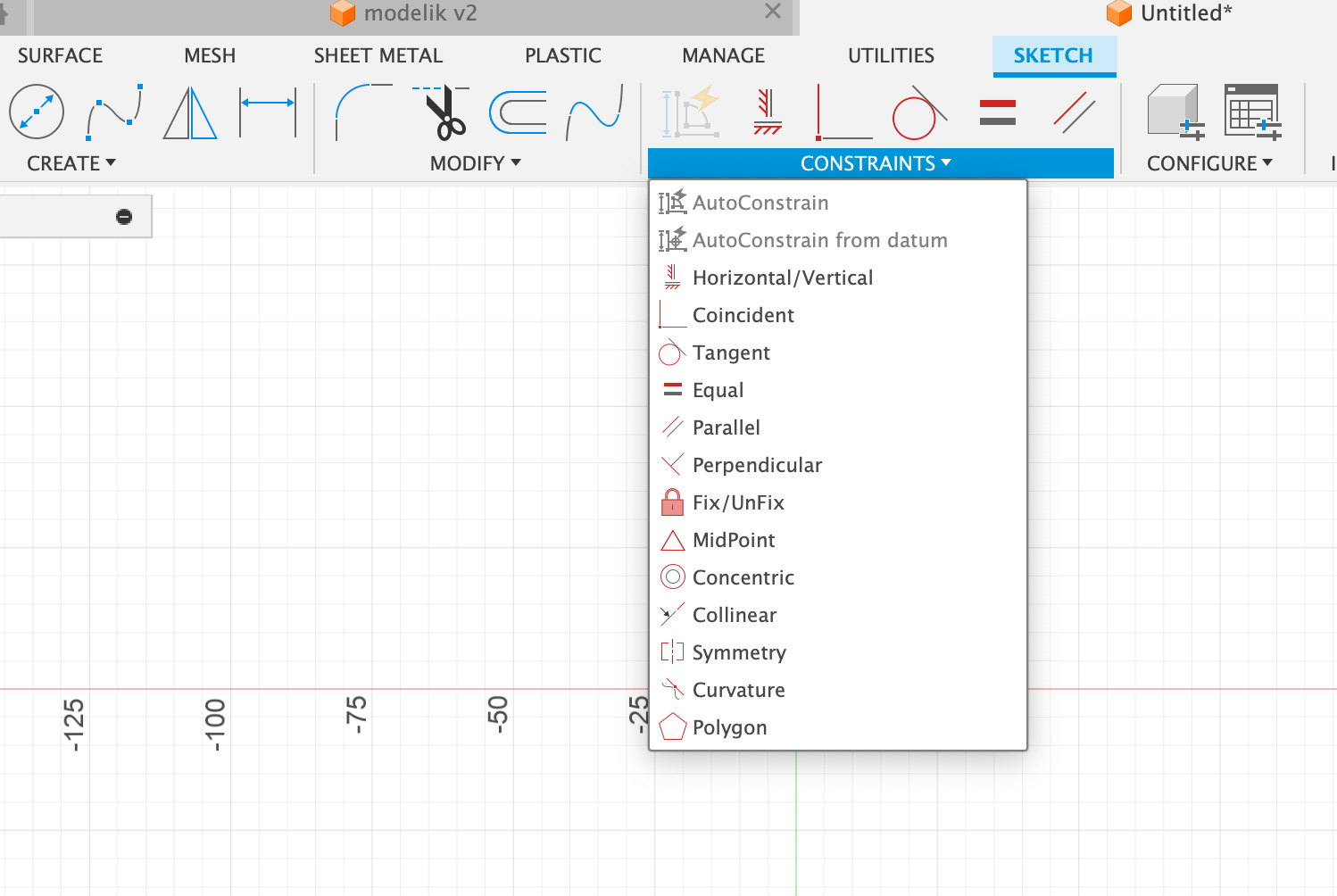

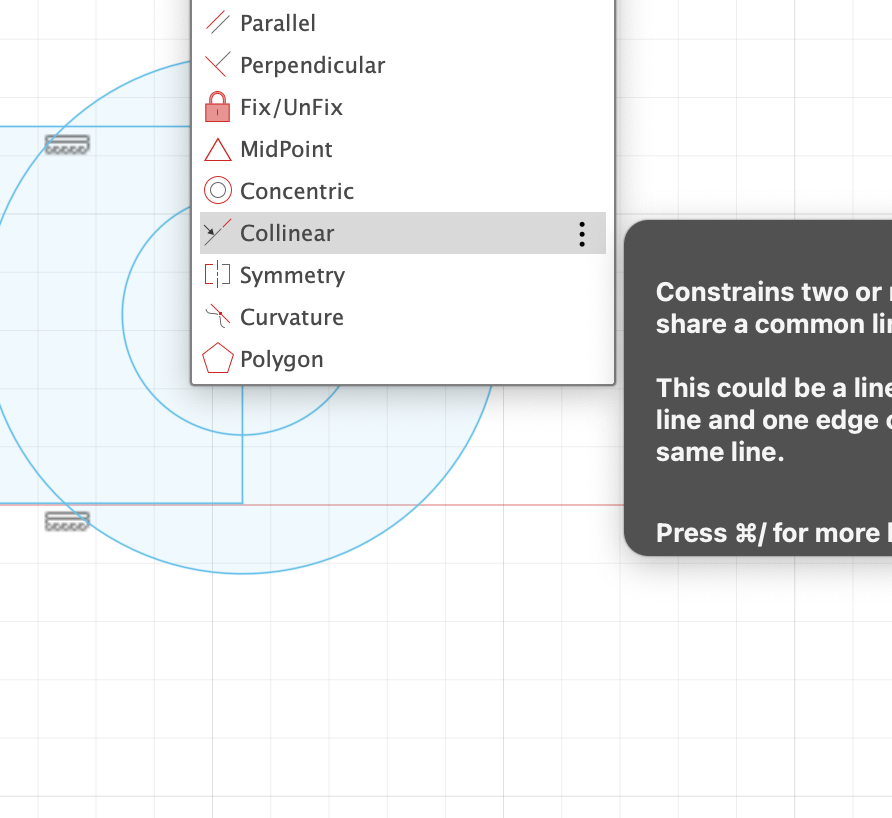

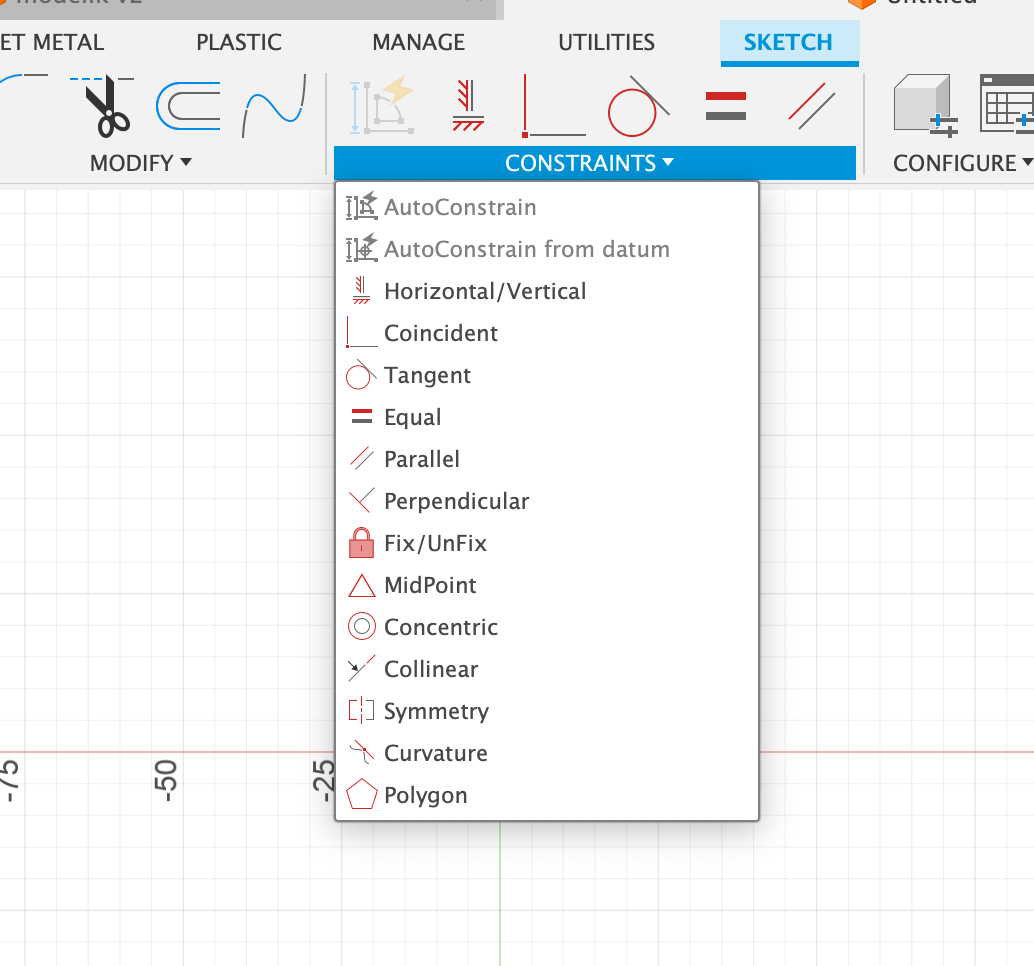

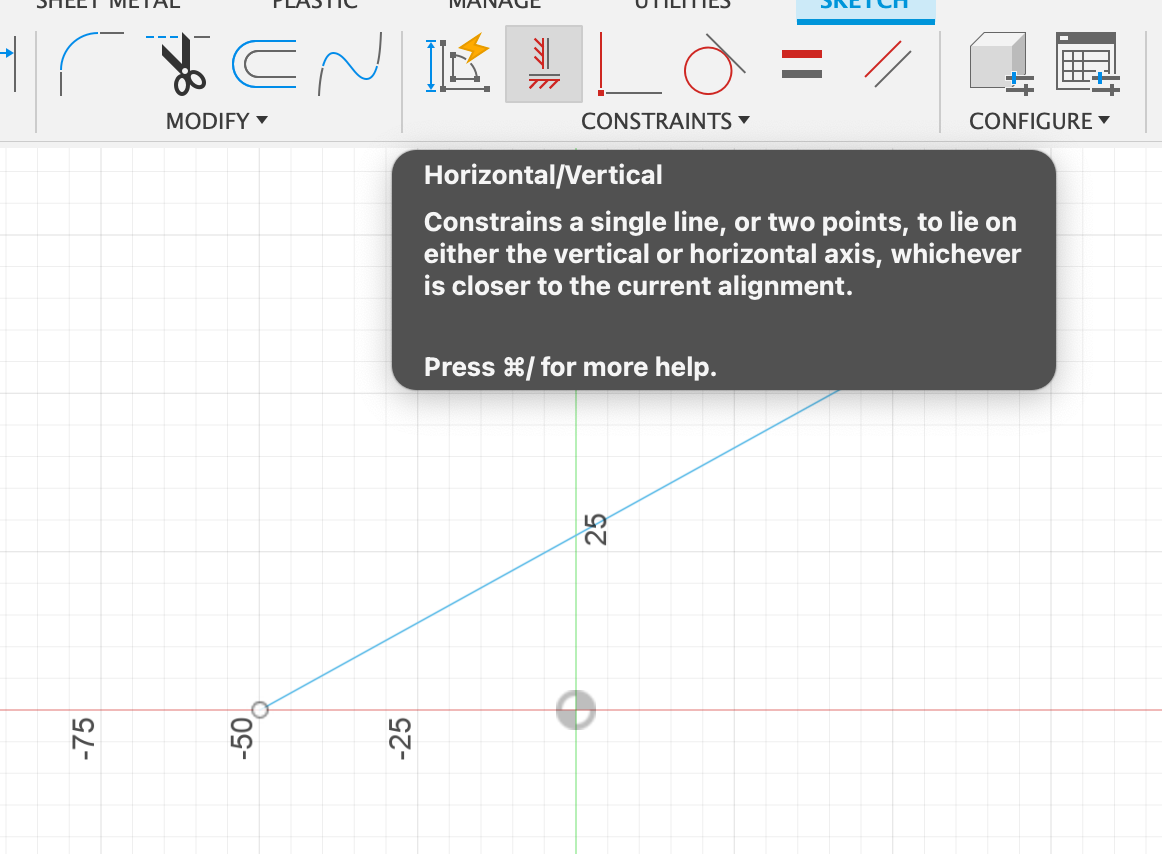

ZAKŁADKA CONSTRAINTS (ograniczenia)

support do druku przy kącie 30 stopni

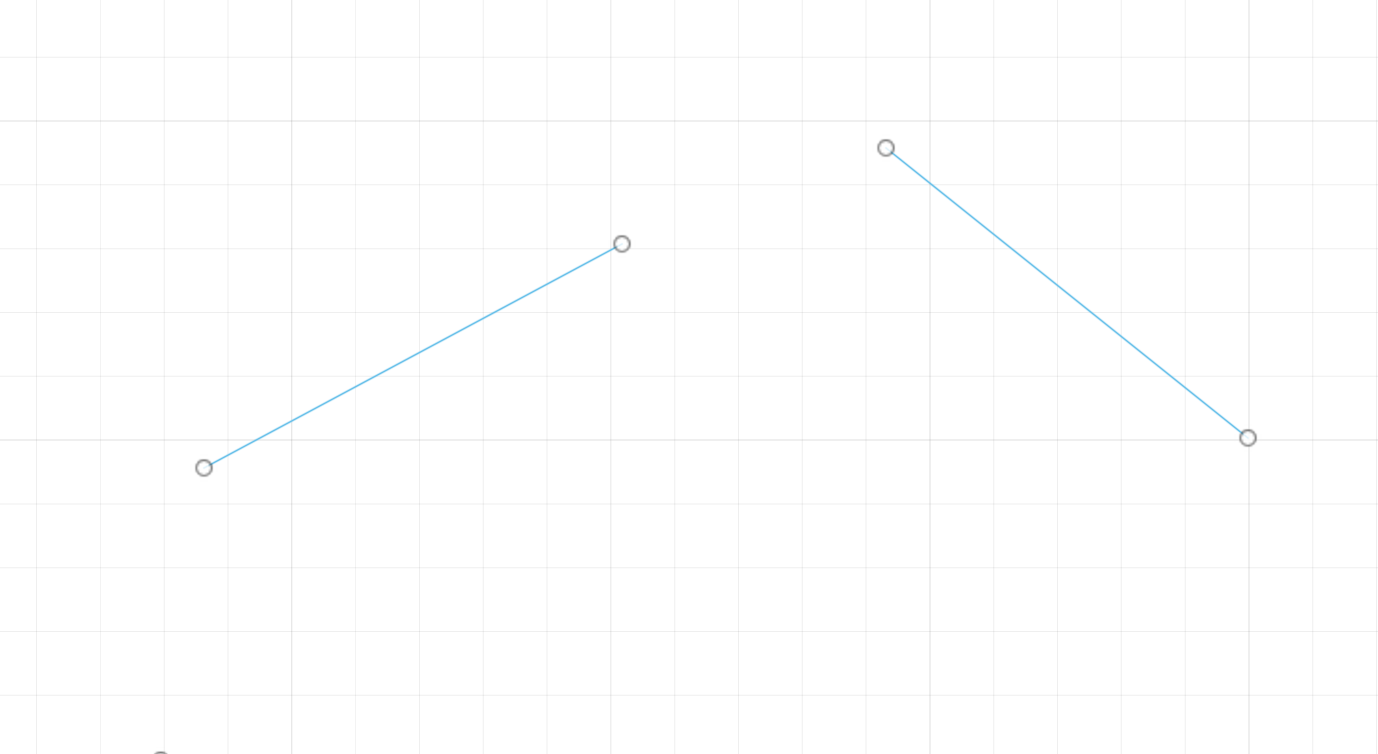

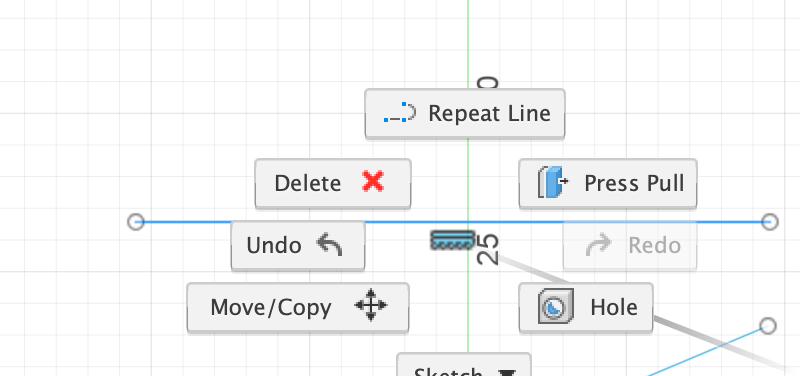

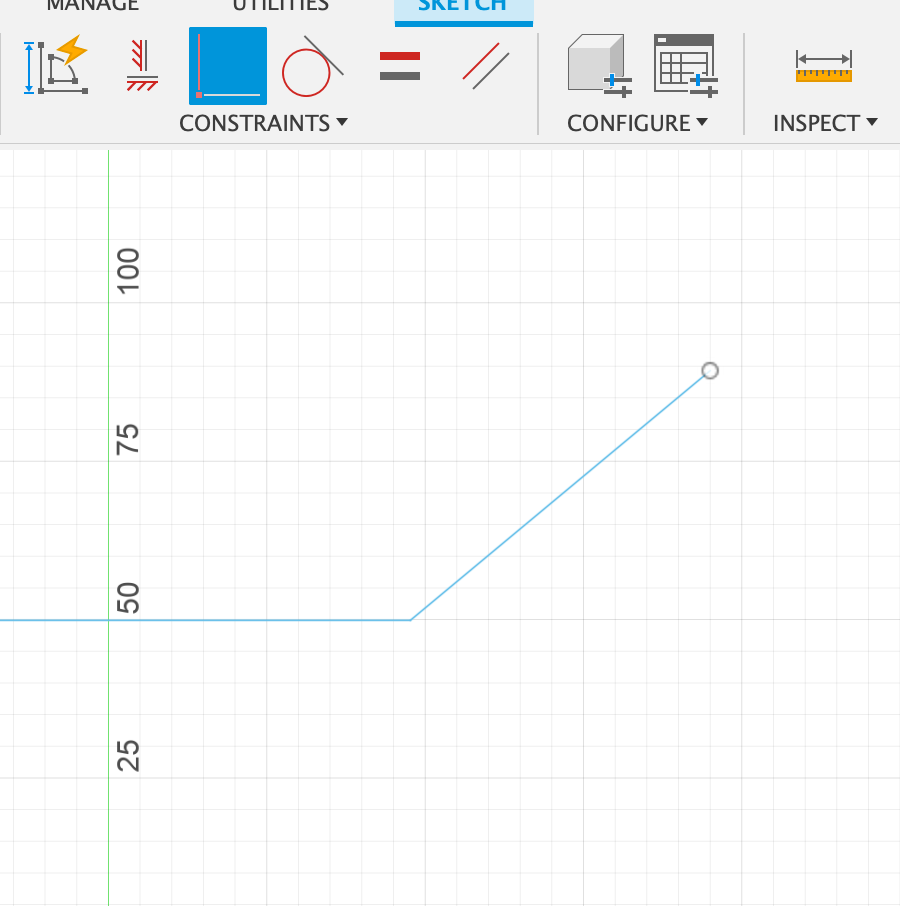

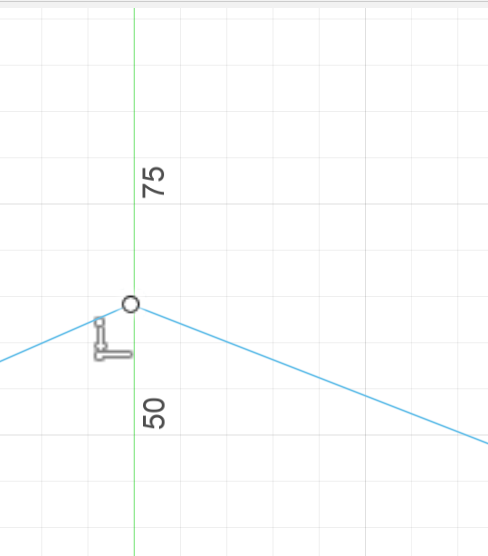

można usunąć tego constrain i wtedy możemy poruszać punktami końców lini

COINCIDENT

też jest oznaczony i można go zobaczyć i/lub usunąć

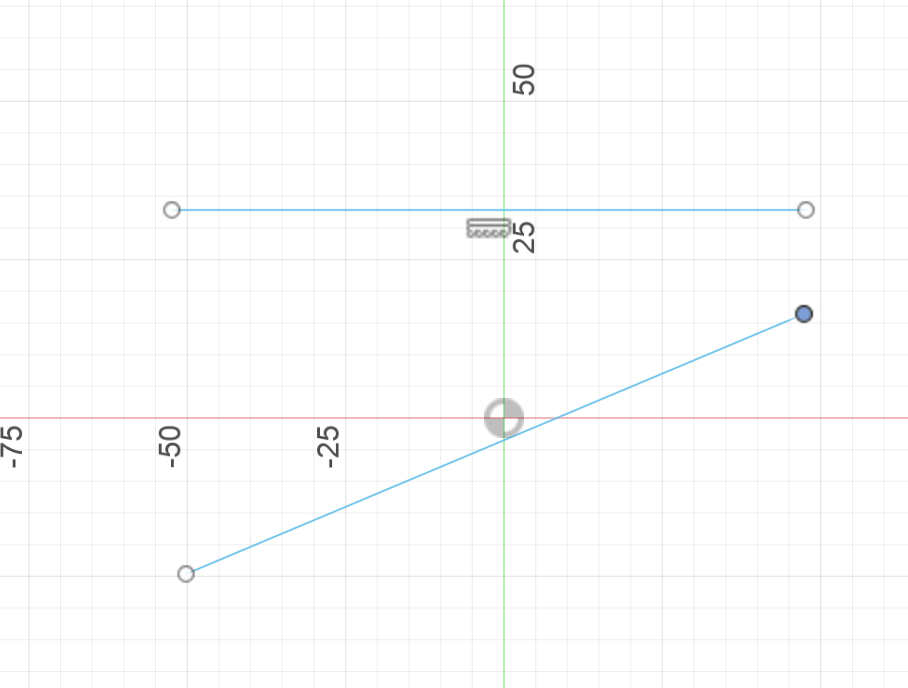

można tez zaznaczyć punkt i prosta i tez zajdzie miedzy nimi reakcja

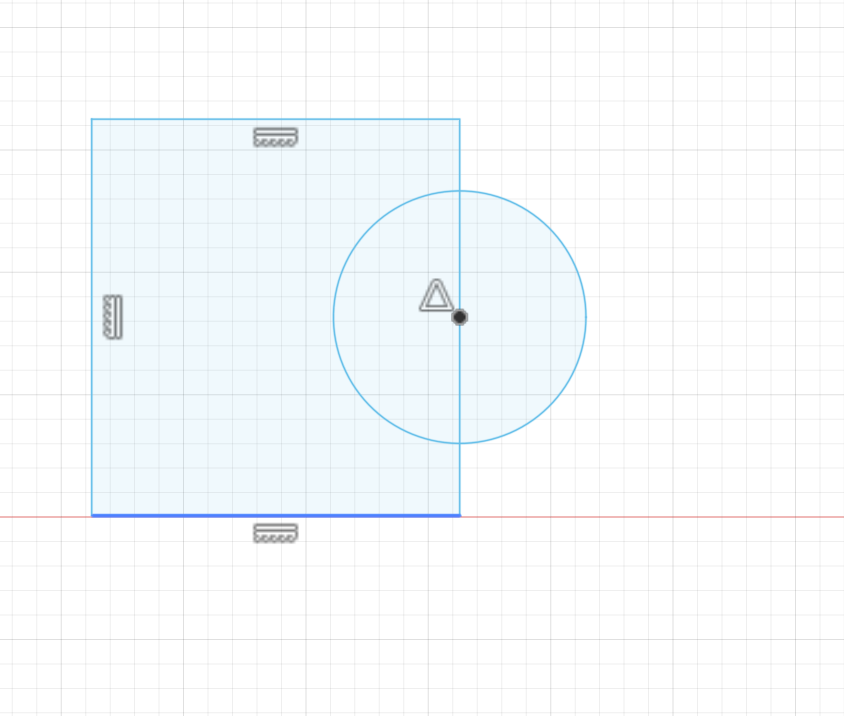

STYCZNA - prosta, która ma punkt wspólny z okręgiem

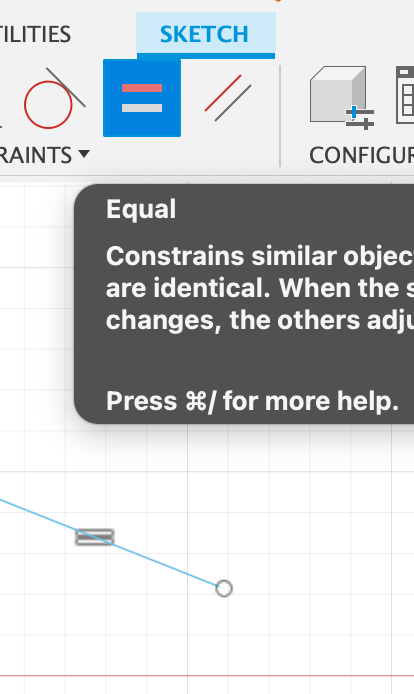

EQUAL - równe odcinki nie równoległe (najpierw do czego chcemy dorównać)

*kształty repetetatywne - powtarzające się

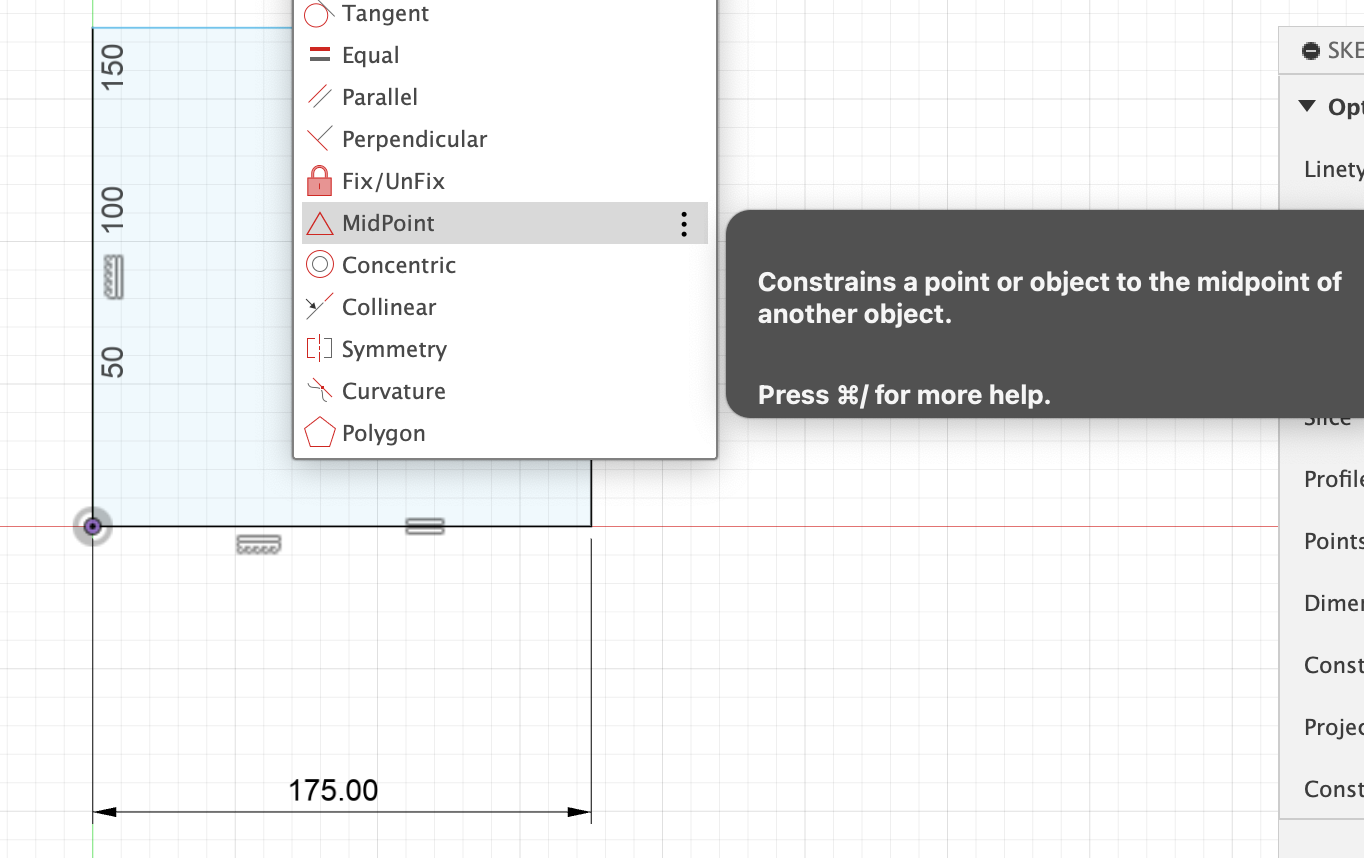

MIDPOINT - połowa odcinka

współosiowość

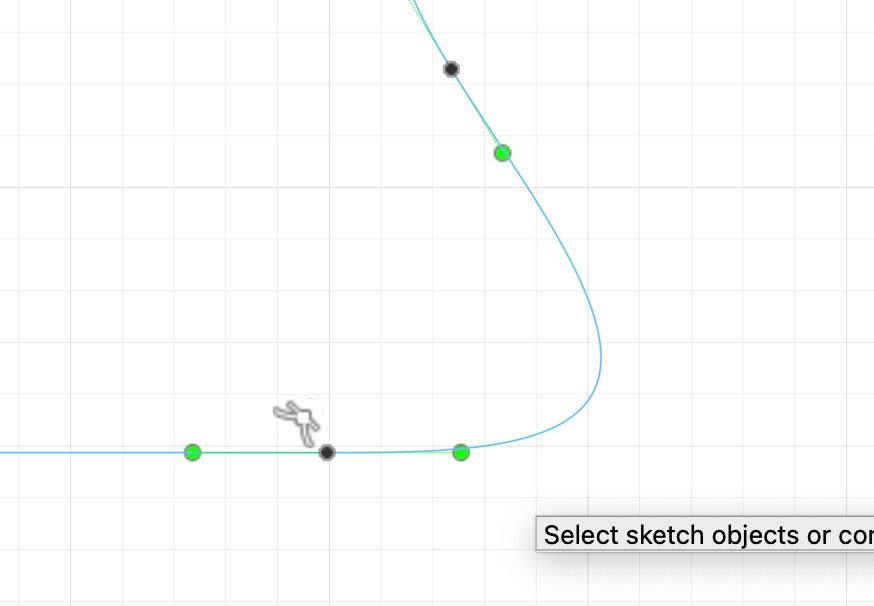

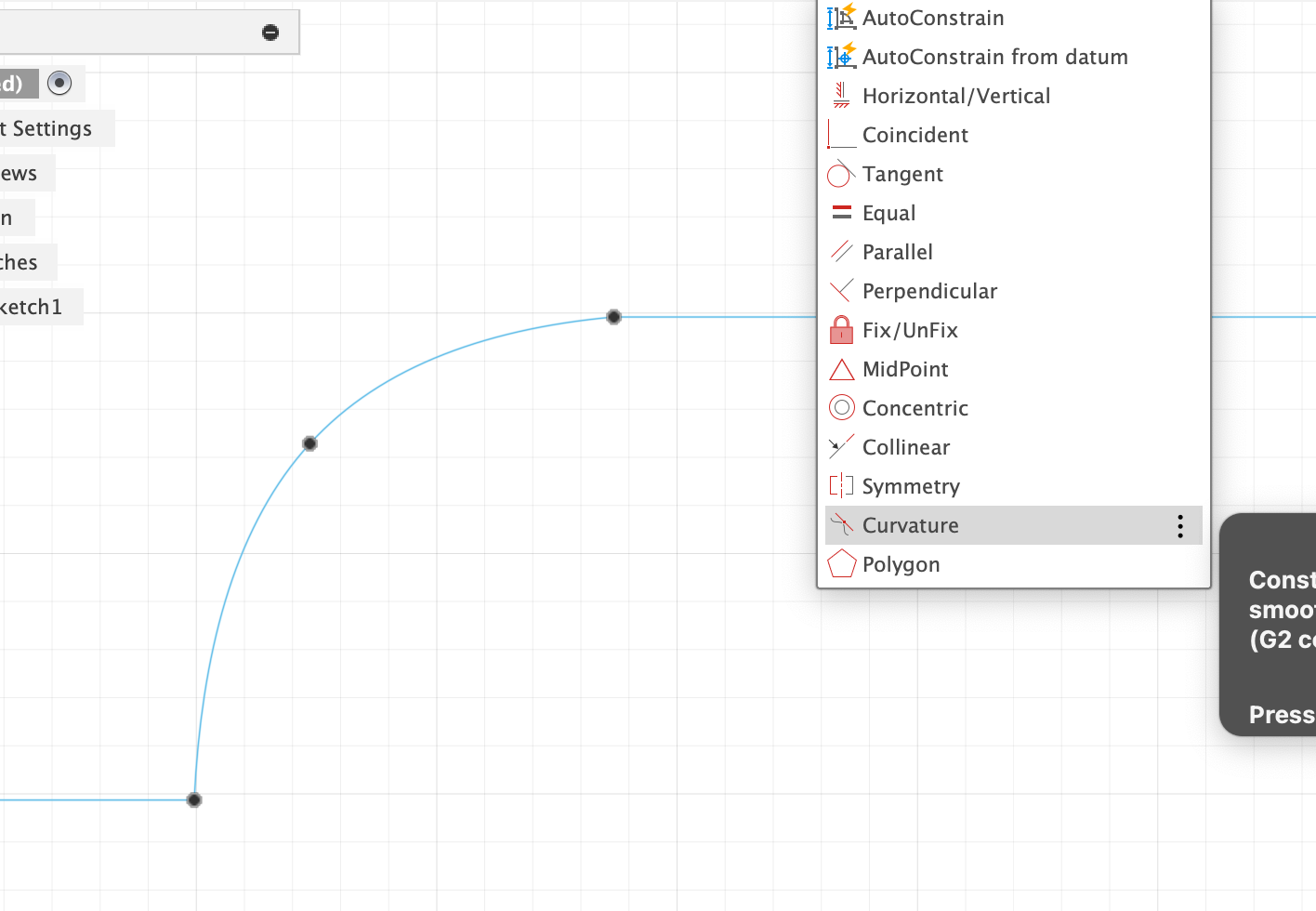

jeśli mamy linie i spline to, żeby zrobić łagodne przejście stosujemy curvature

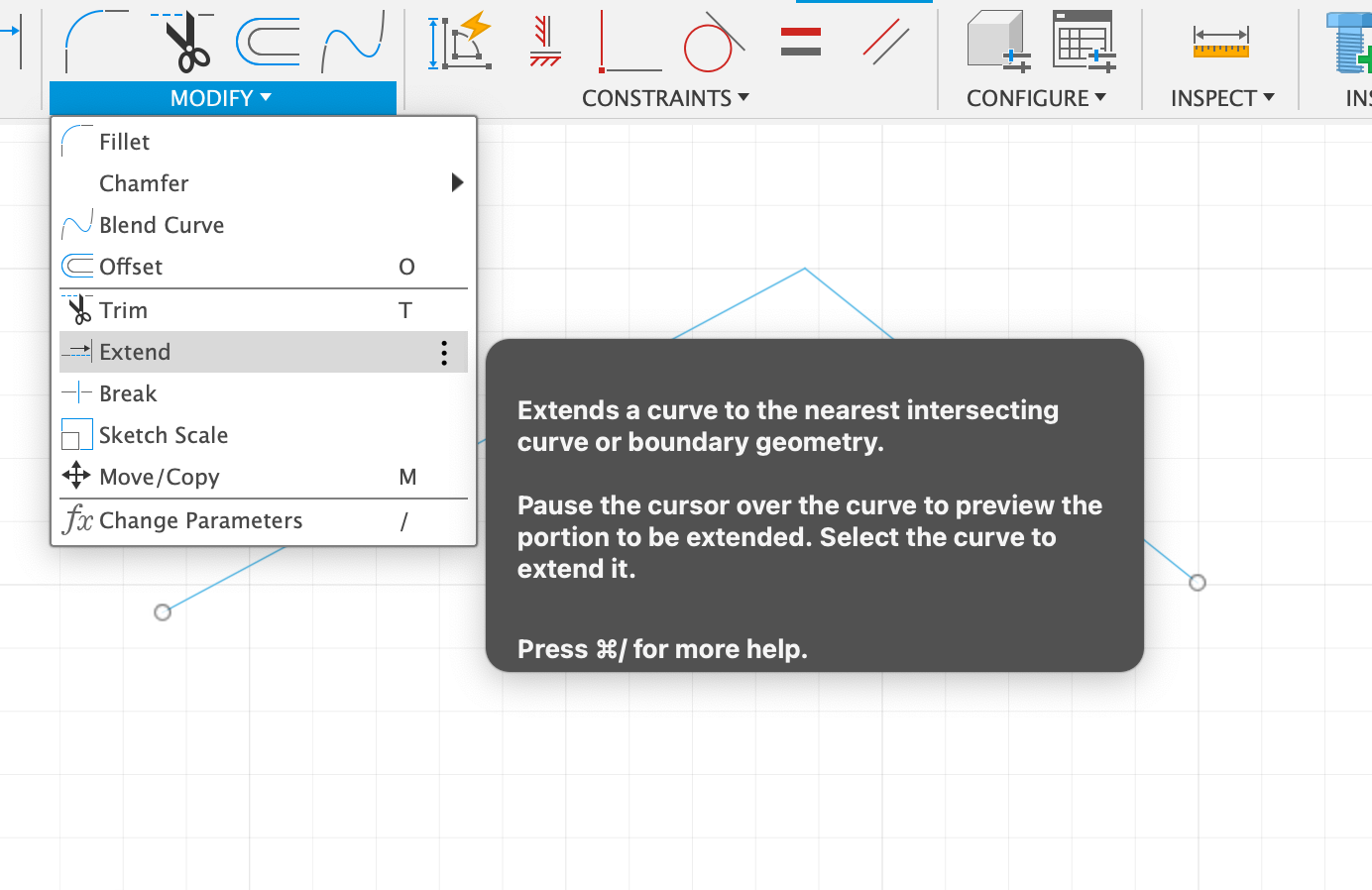

jeśli chcemy zachować położenie linii funkcją extend

*profil - zamknięty wycinek szkicu

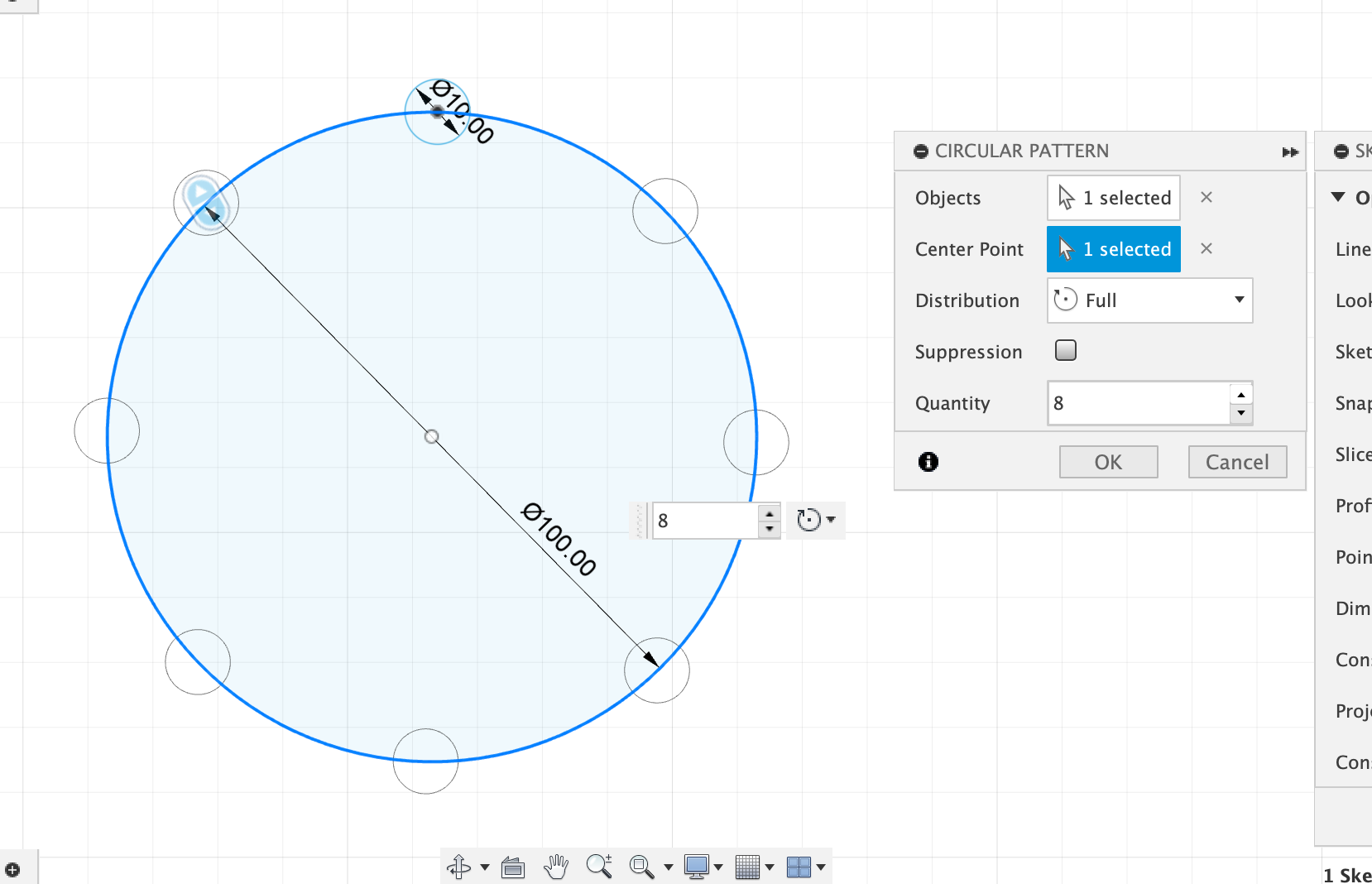

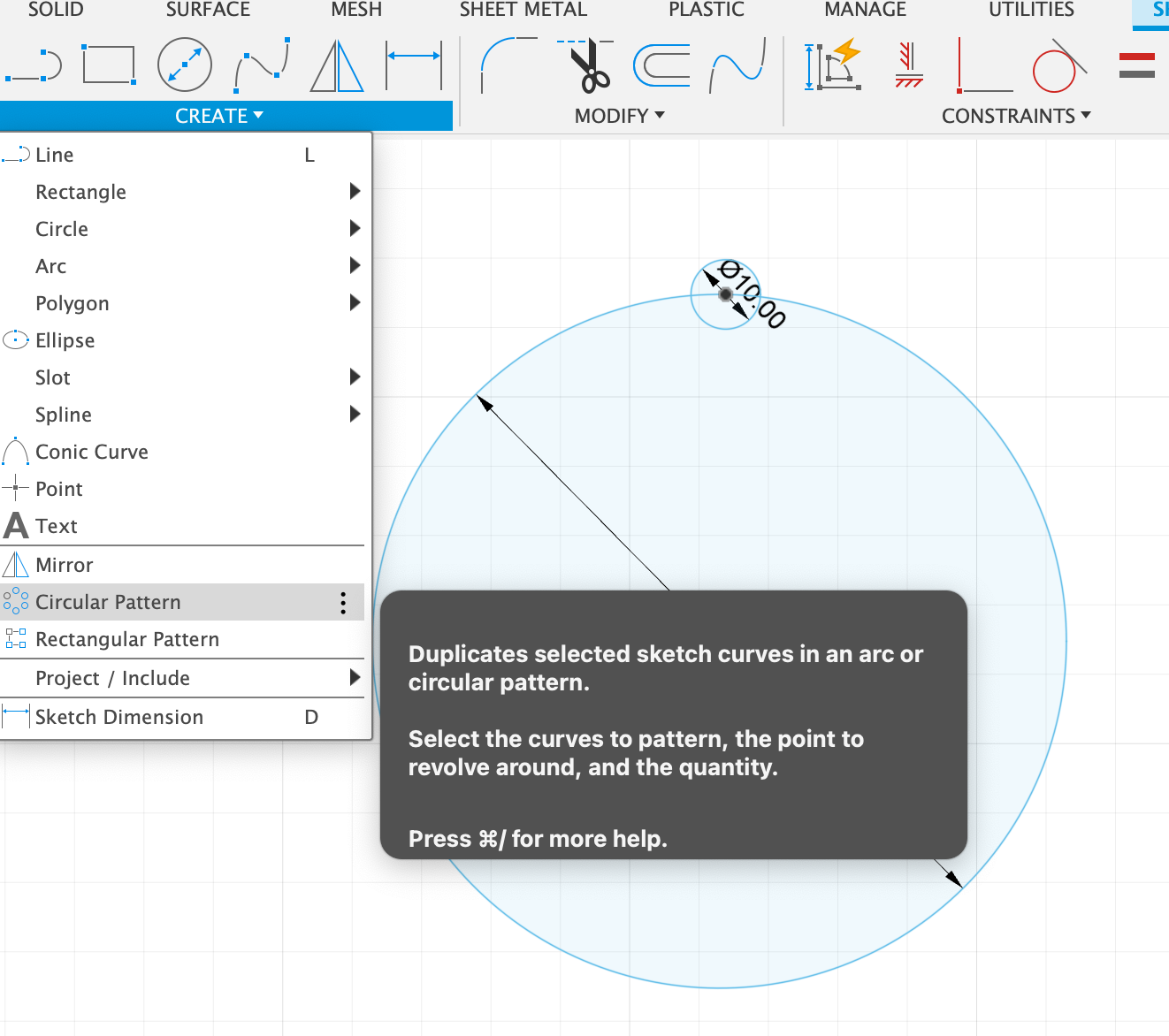

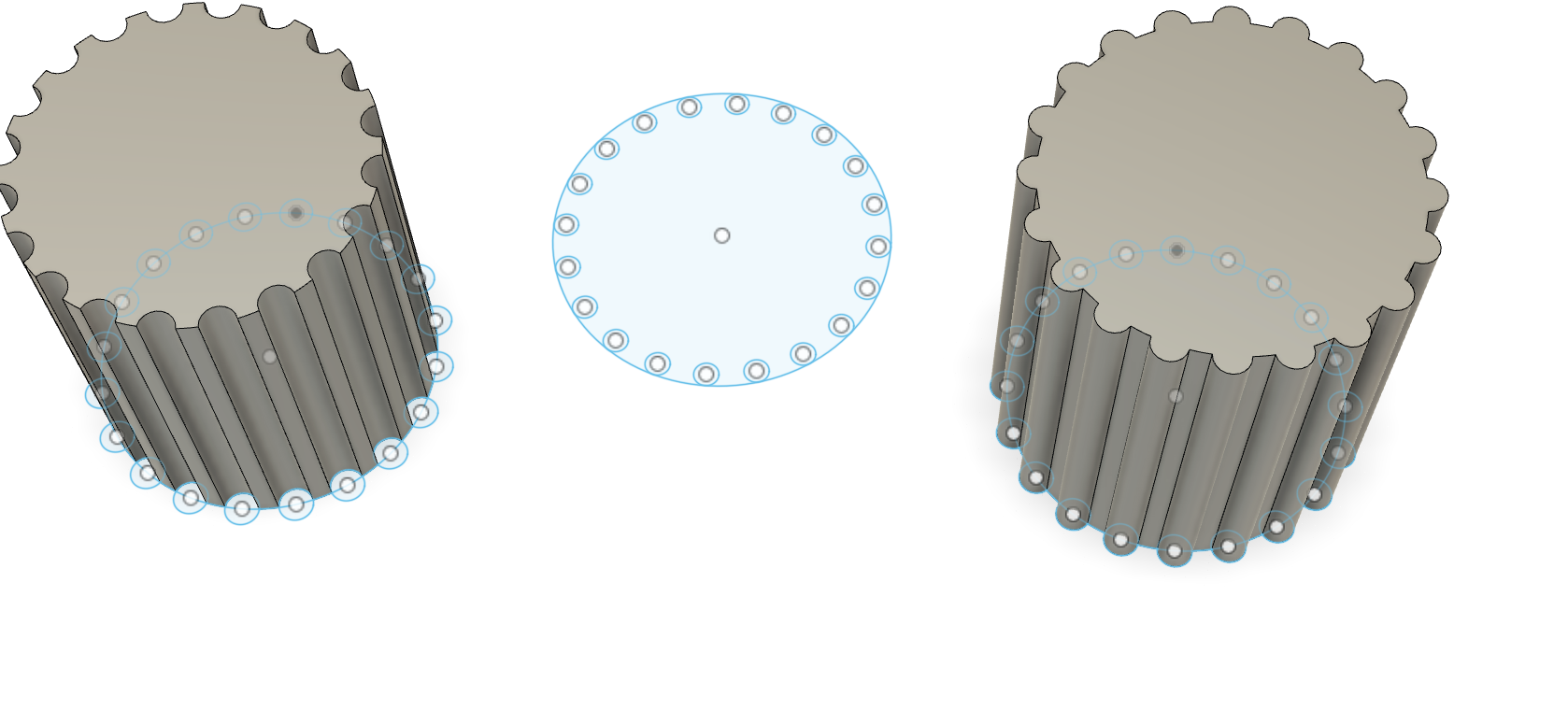

PATTERN

circular lub rectangle

DRUKARKI I SLICER ORCA

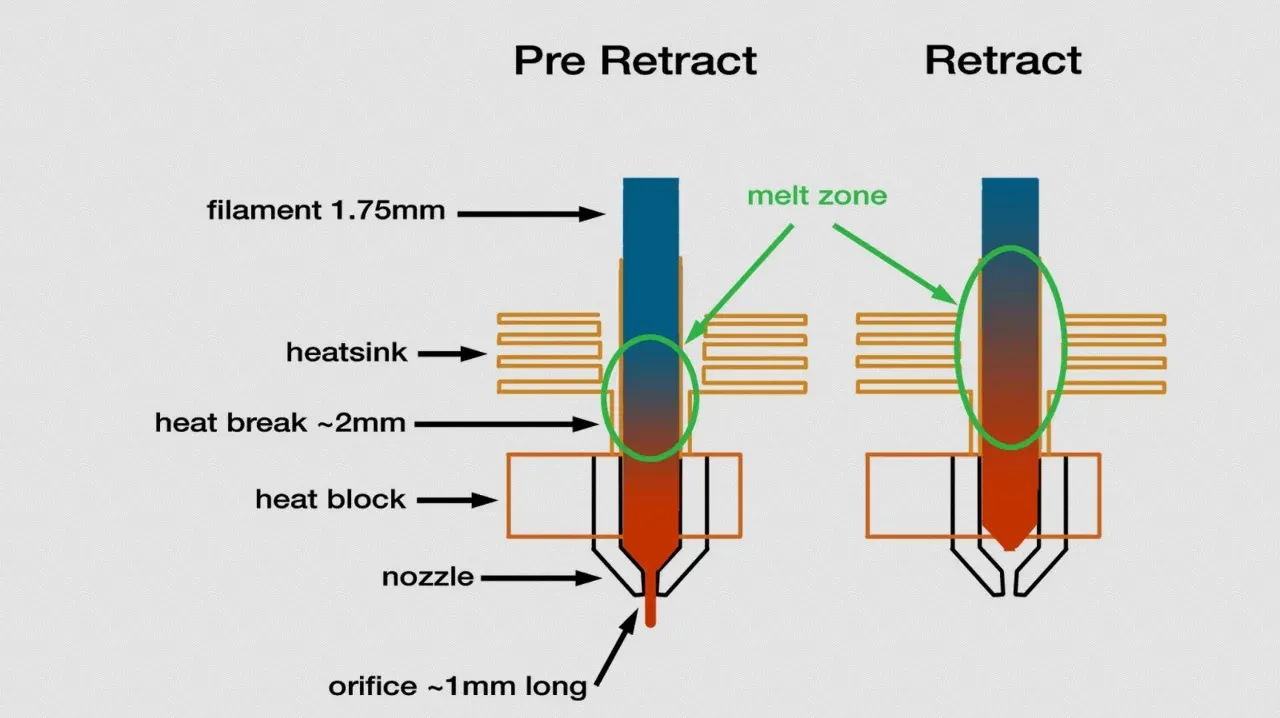

• retrakcja filamentu - cofnięcie filamentu

slow rection i retraction - w advanced settings

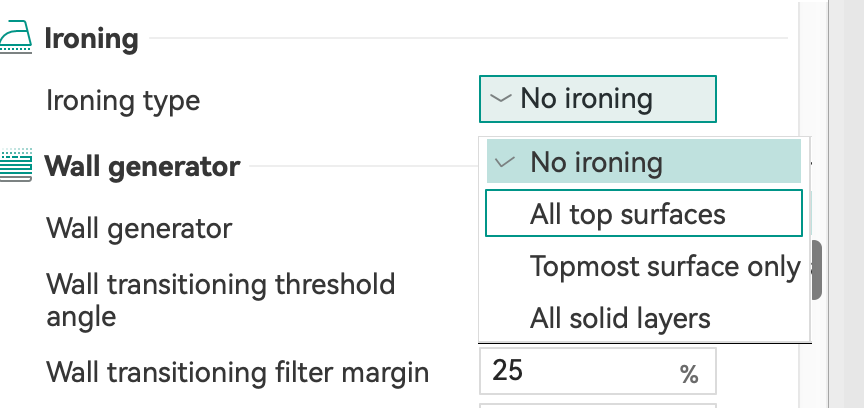

Ironing - efekt wygładzania powierzchni przylegającej do stołu

BRIM - naokoło druku

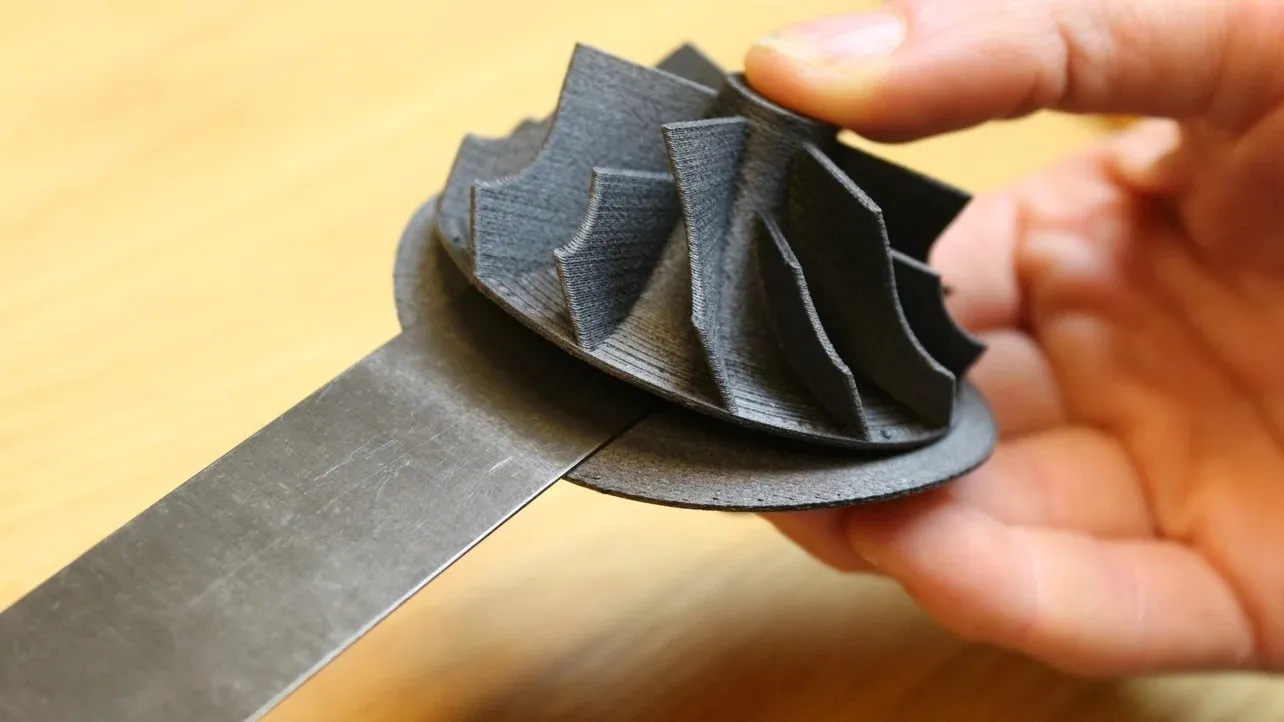

RAFT (tratwa) - wydruk się lepiej trzyma, dodaje się to dodatkowo, warstwę od dołu ściąga się jak podpory, np. jeśli mamy popsuty stół to stosujemy teraz bardzo rzadko

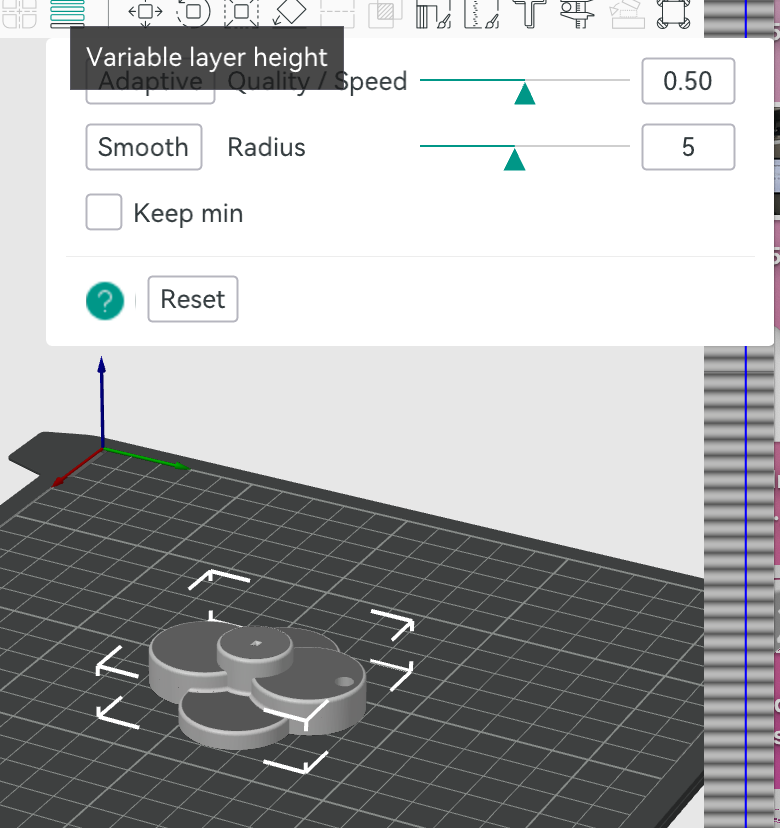

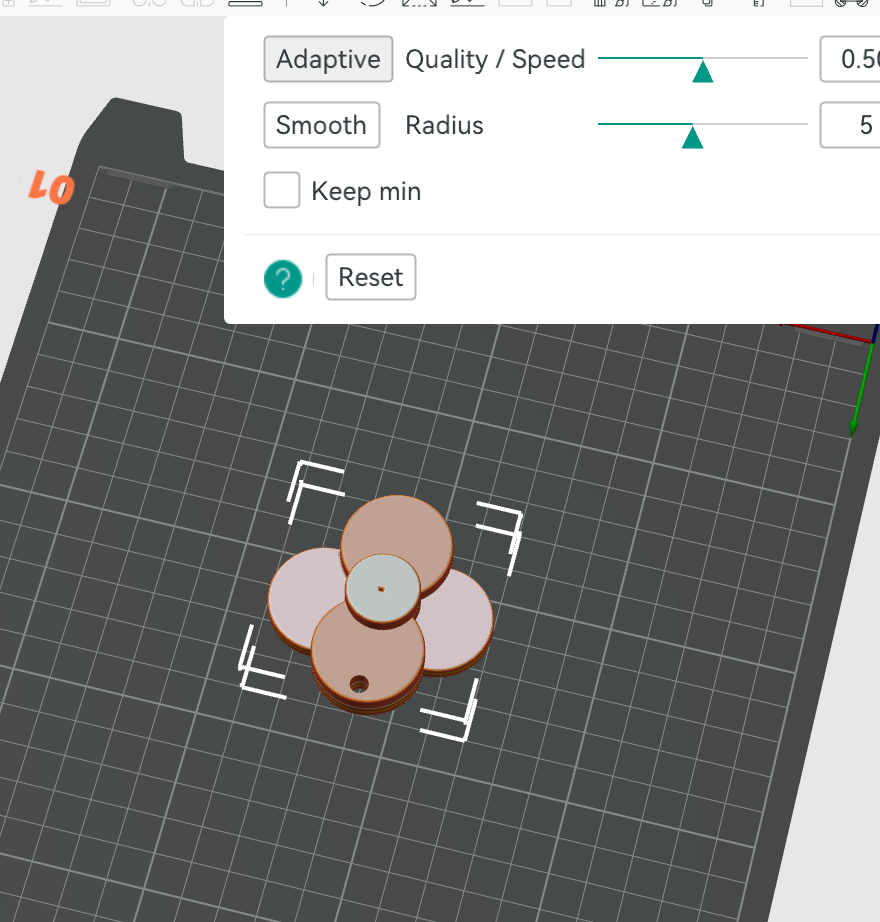

object - adaptive

SLA - druk zywiczny, jeden silnik

standardowa warstwa w FDM 0,4 przy SLA 0.04

Czy jeden wydruk czy kilka kopii nie ma różnicy bo i tak drukuje tyle samo czasu

Też postprodukcja w IPA

Musi być drukowana pod kątem, chyba że są ruchome elementy np. Zabawki ośmiornice itp.

Folia jest na dole pudełka

SLA - laser - zywica swiatloutwardzalna

SLS - proszkowa, dwie komory, nagrzewanie proszku, laserem spieka
