Zajęcia stacjonarne 04.10.25

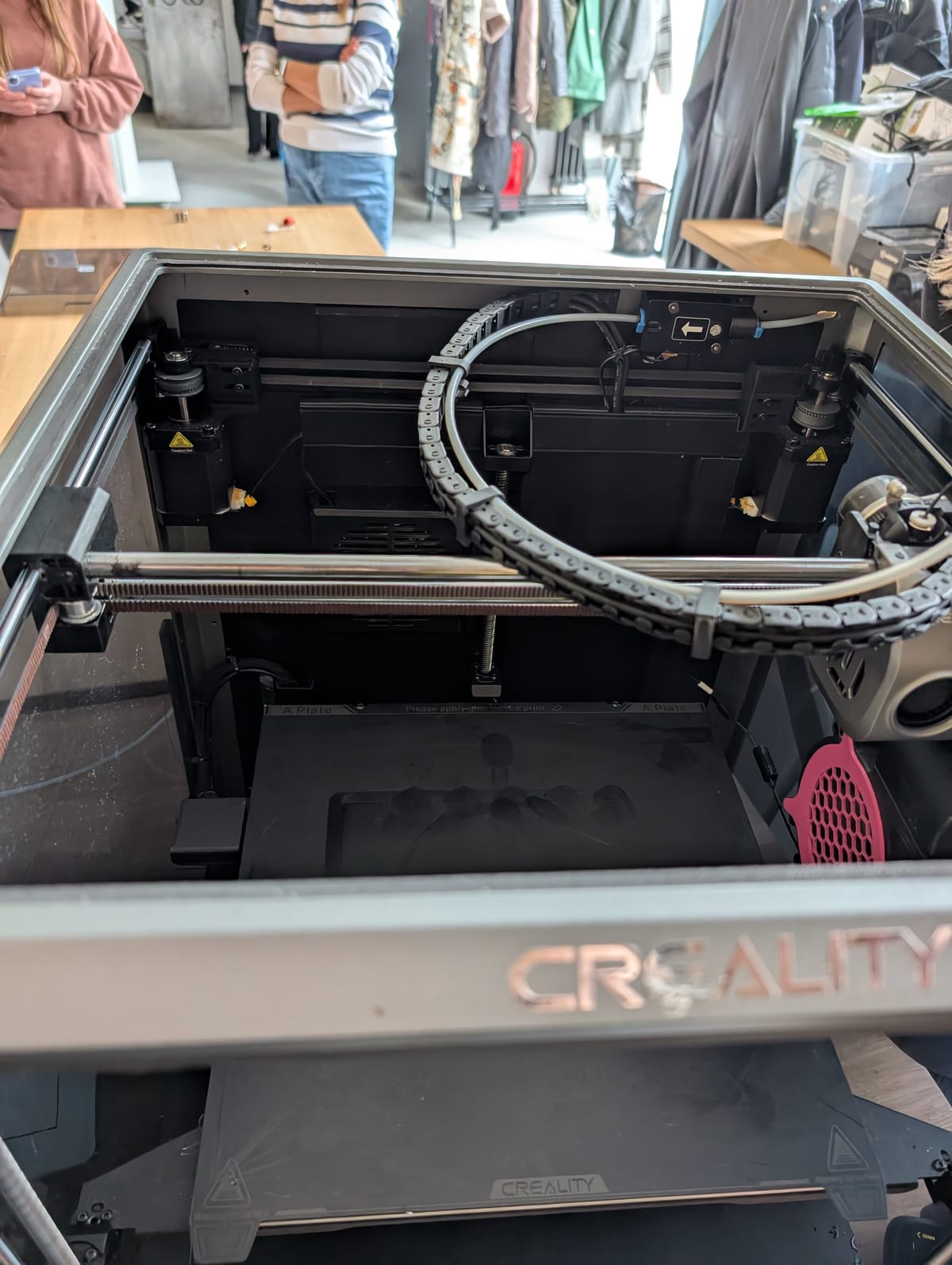

Budowa drukarki 3d

Filament na szpuli średnica 1,75 , waga 1kg
Czujnik filamentu (zero, jedynkowy, ostrzega o końcu filamentu)
Rurka z teflonu podająca filament do karetki

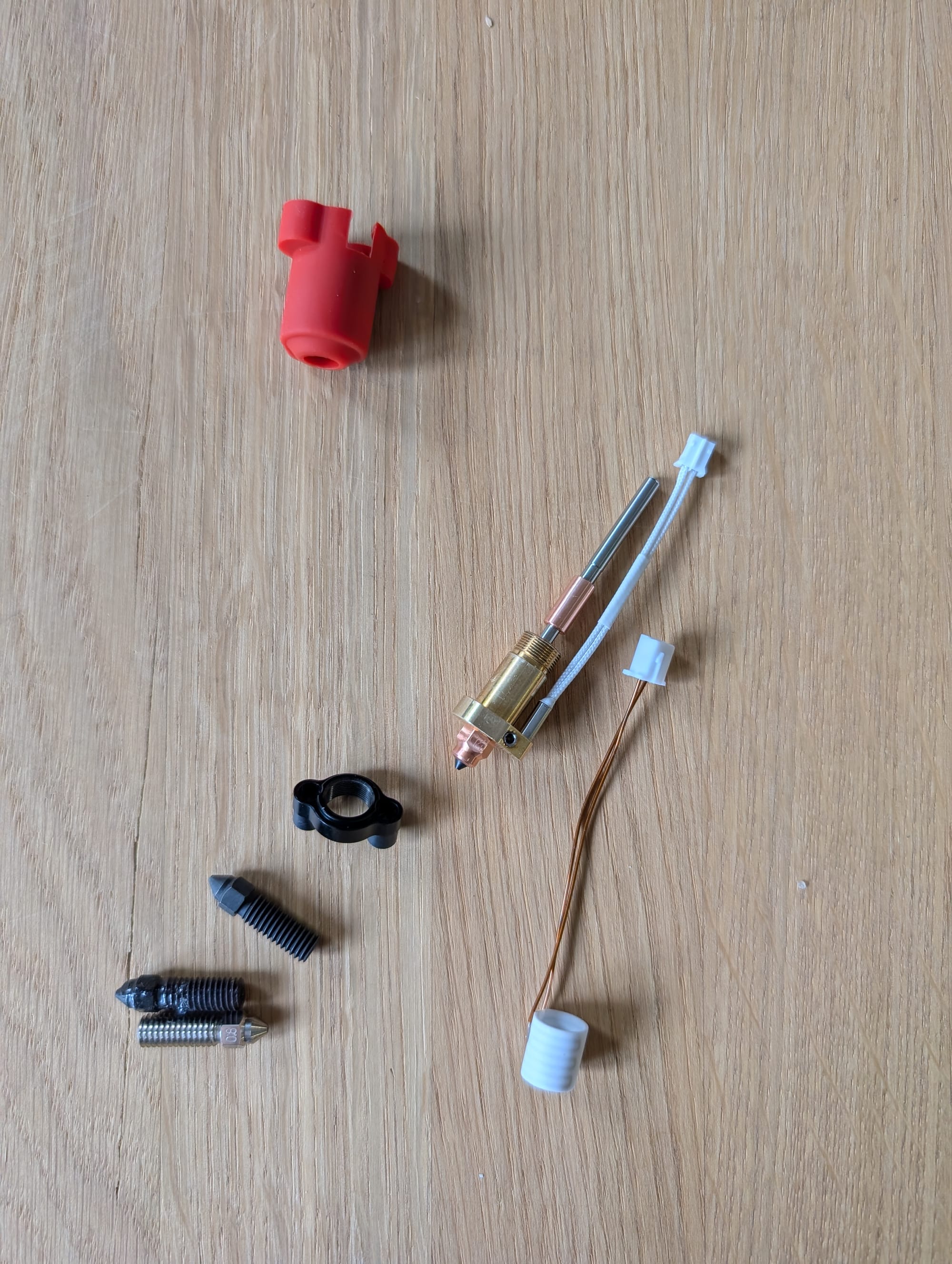

Karetka składa się z radełka, grzałki, termistoru, dysza (0,4 mm)

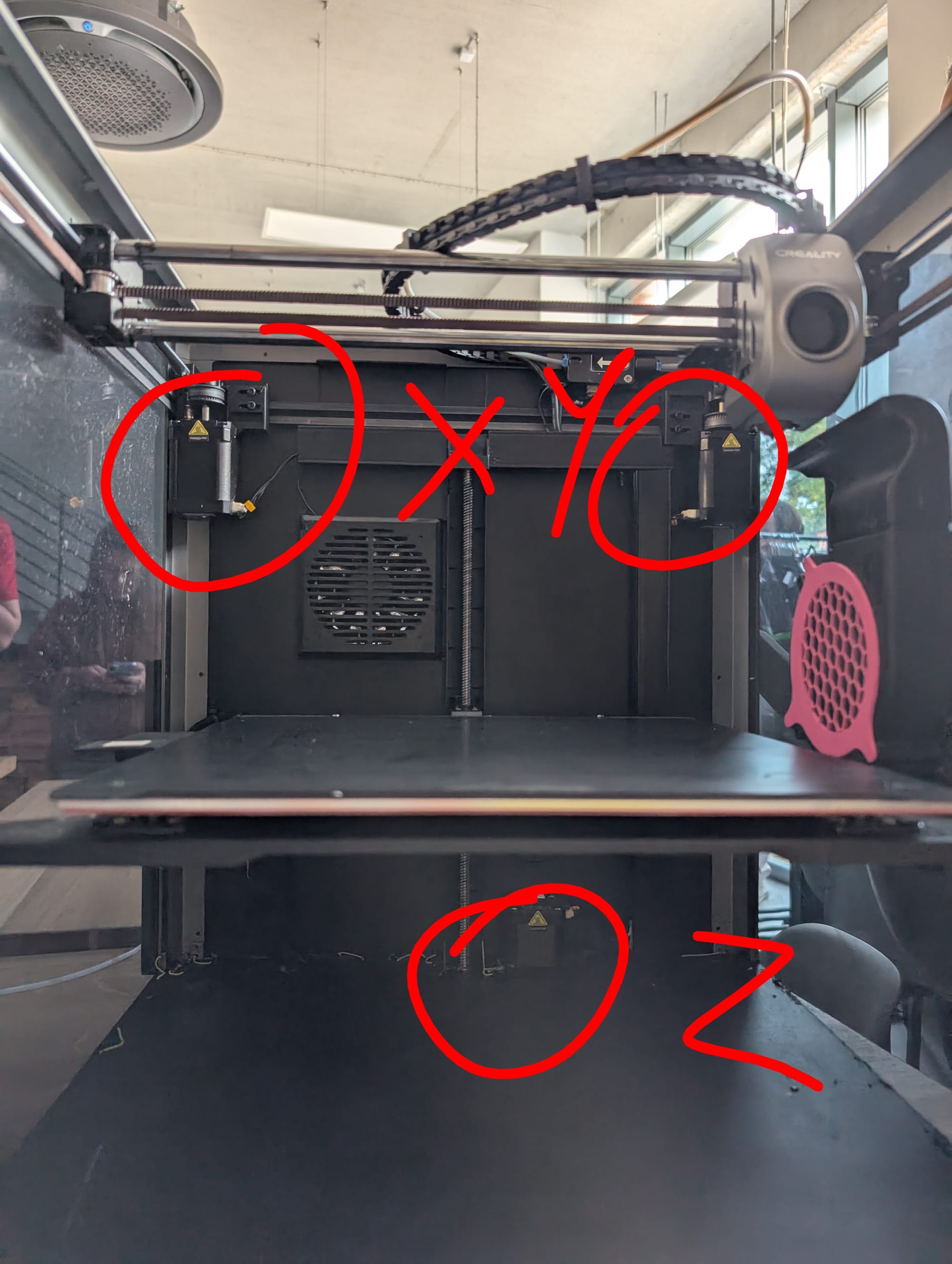

Silniki, stół PEI

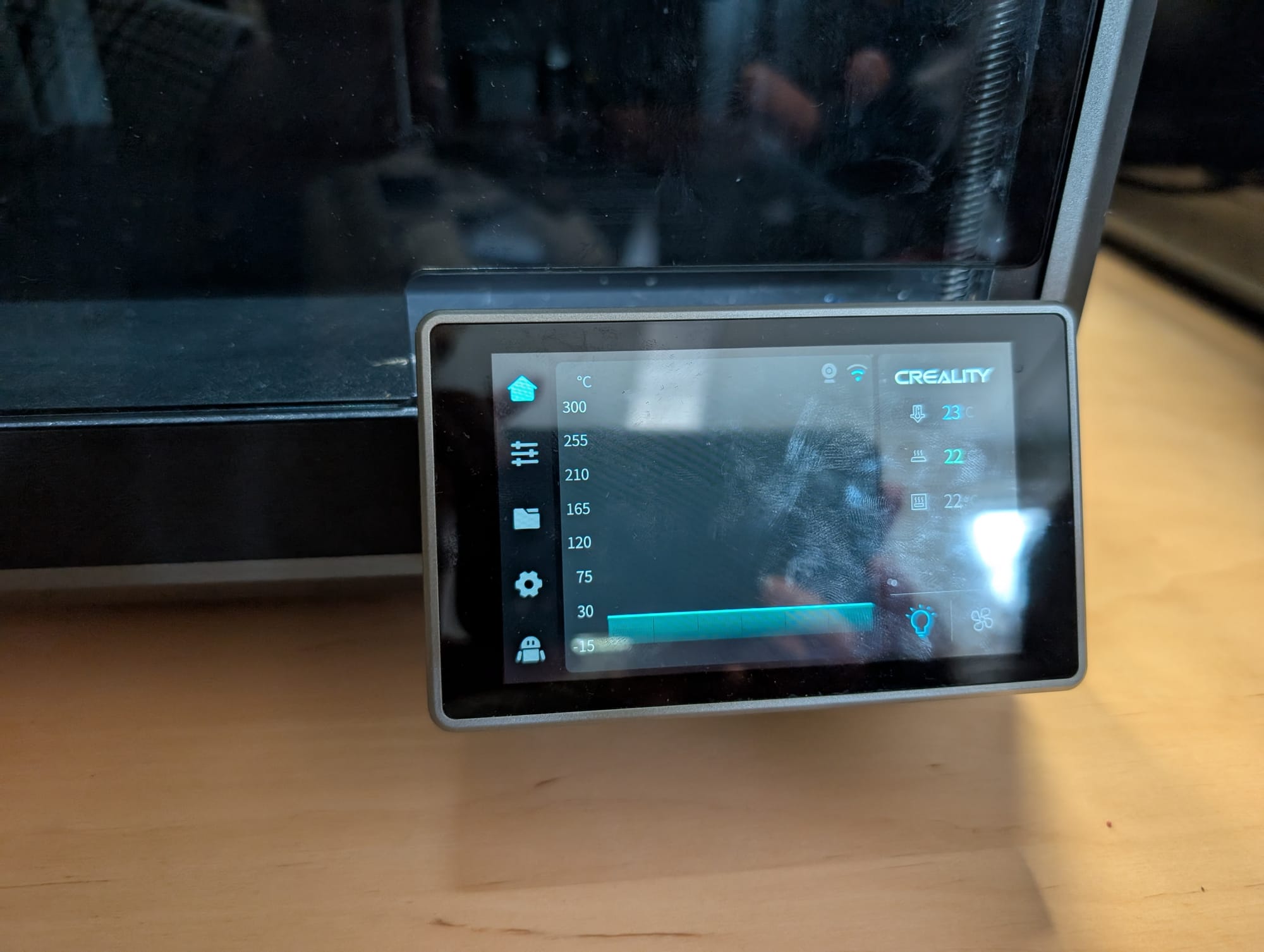

Uruchamiamy drukarkę lub wybudzany klikając w ekran

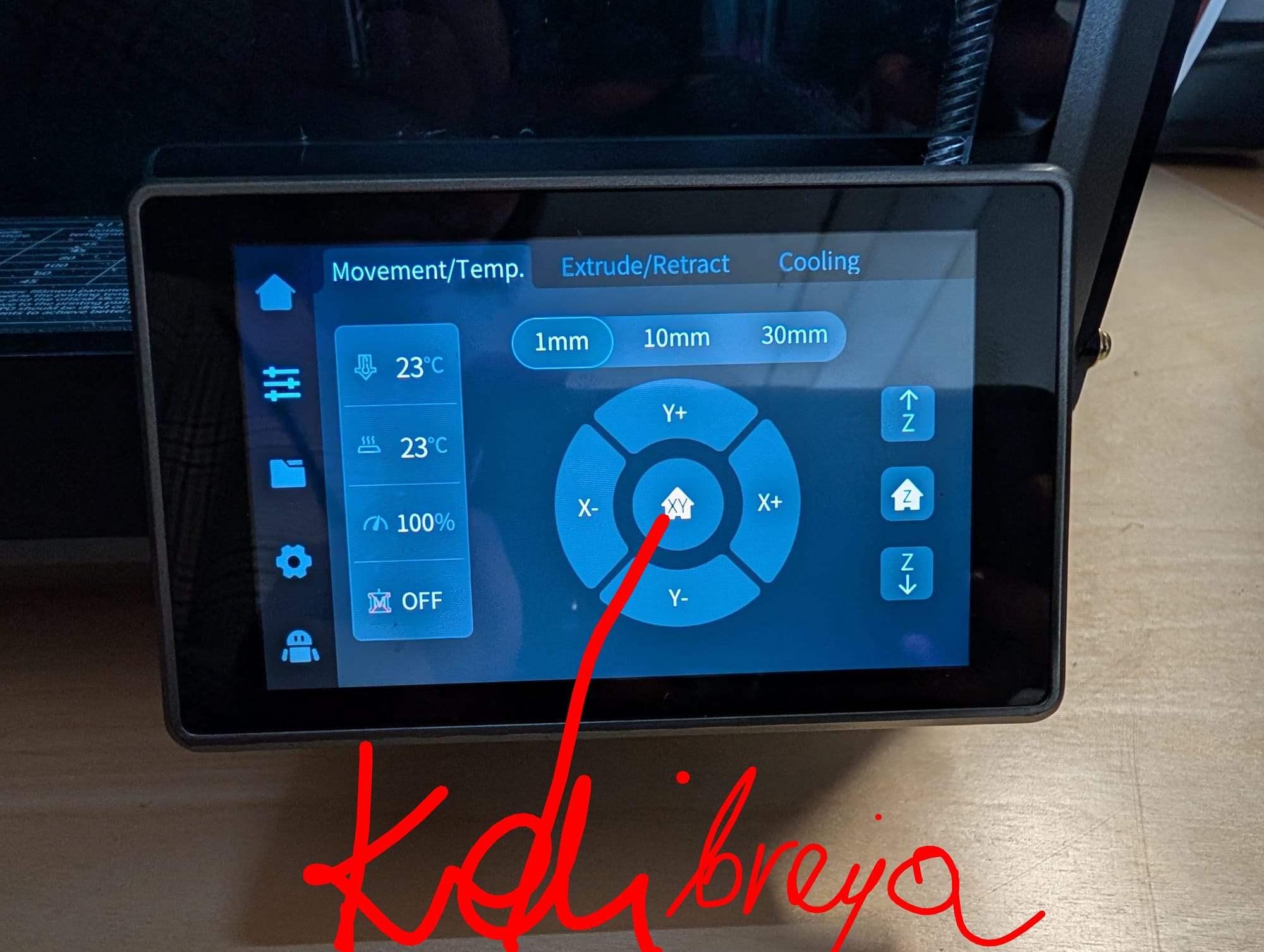

Gdy przesuwamy głowice ręcznie musimy skalibrowac

Zakładka extrude czyli wytłaczanie materiału , retract

Przy wymianie filamentu pilnujemy końcówki żeby się nie zaplątał , dobrze jest usunąć ostra końcówkę , zapakować szpule w zgrzewarkę próżniowa
Wkładamy filament przez rurkę do oporu, dostosowujemy temperaturę, robimy extruda żeby pozbyć się resztek poprzedniego filamentu
Pendrive nie musi być cały czas (plik kopiuje się na maszynę )
Odtłuszczamy IPA alkohol izopropelynowy (możemy psikac w środku) przed i po wydruku
Sprawdzamy czy na głowicy nic nie ma
Do PLA nie zakładamy pokrywy
Kalibracji nie robimy za każdym razem
Drukarka musi wydrukować przynajmniej jedną warstwę żeby od niej odejść
Musi być zamknięte ... Przy wymianie można otworzyć, nie trzeba, do druku musi być zamknięte bo nic nie wydrukuje

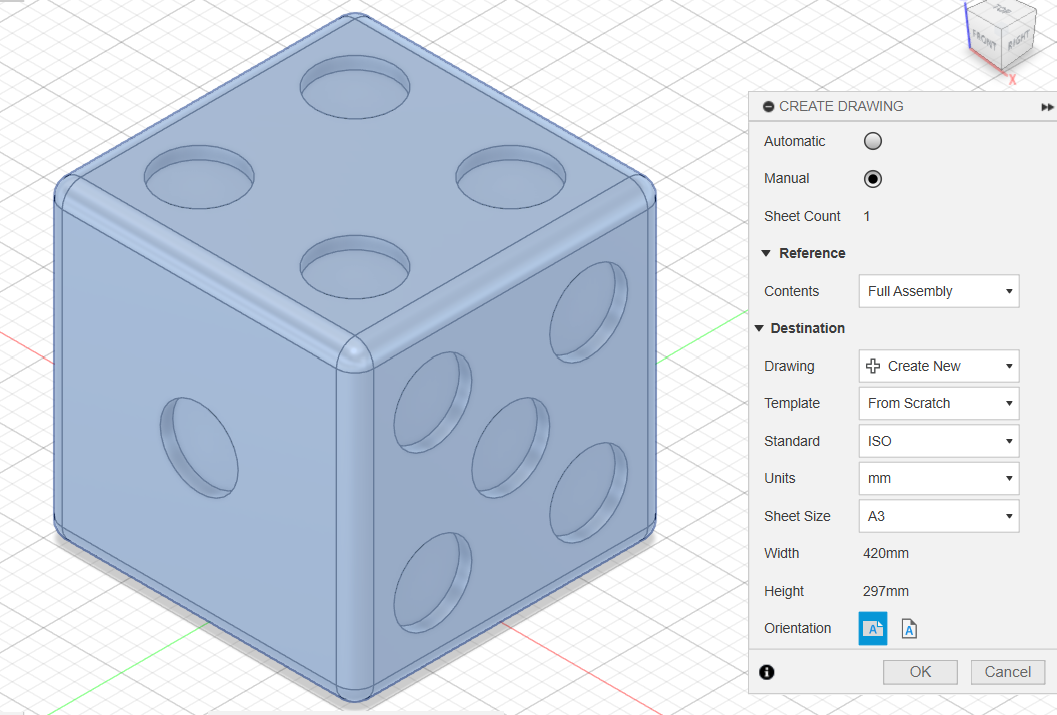

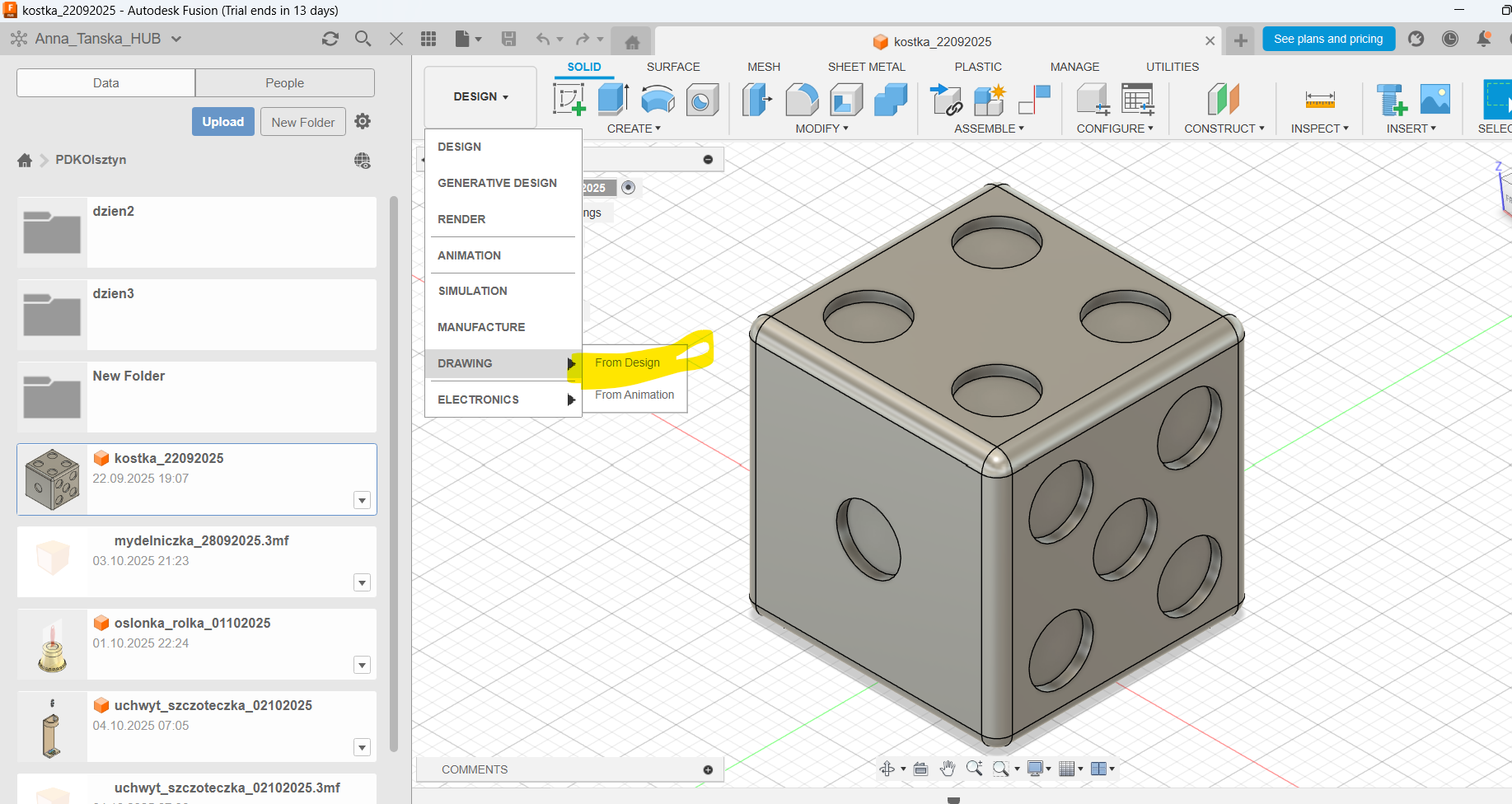

Dokumentacja techniczna

możemy podzielic ze wzgledu na: - sposób przedstawienia przedmiotu, metody rzutownaia, według przeznaczenia, stopnia ...

szkic - odreczny rysunek

rysunek - przedstawienie prezdmiotu w podziałce i przy użyciu przyrządów rysunkowych

schemat - urpsozczony zasada działania

plan - przedstawienie rozmieszczenia mszym, instalacji itd

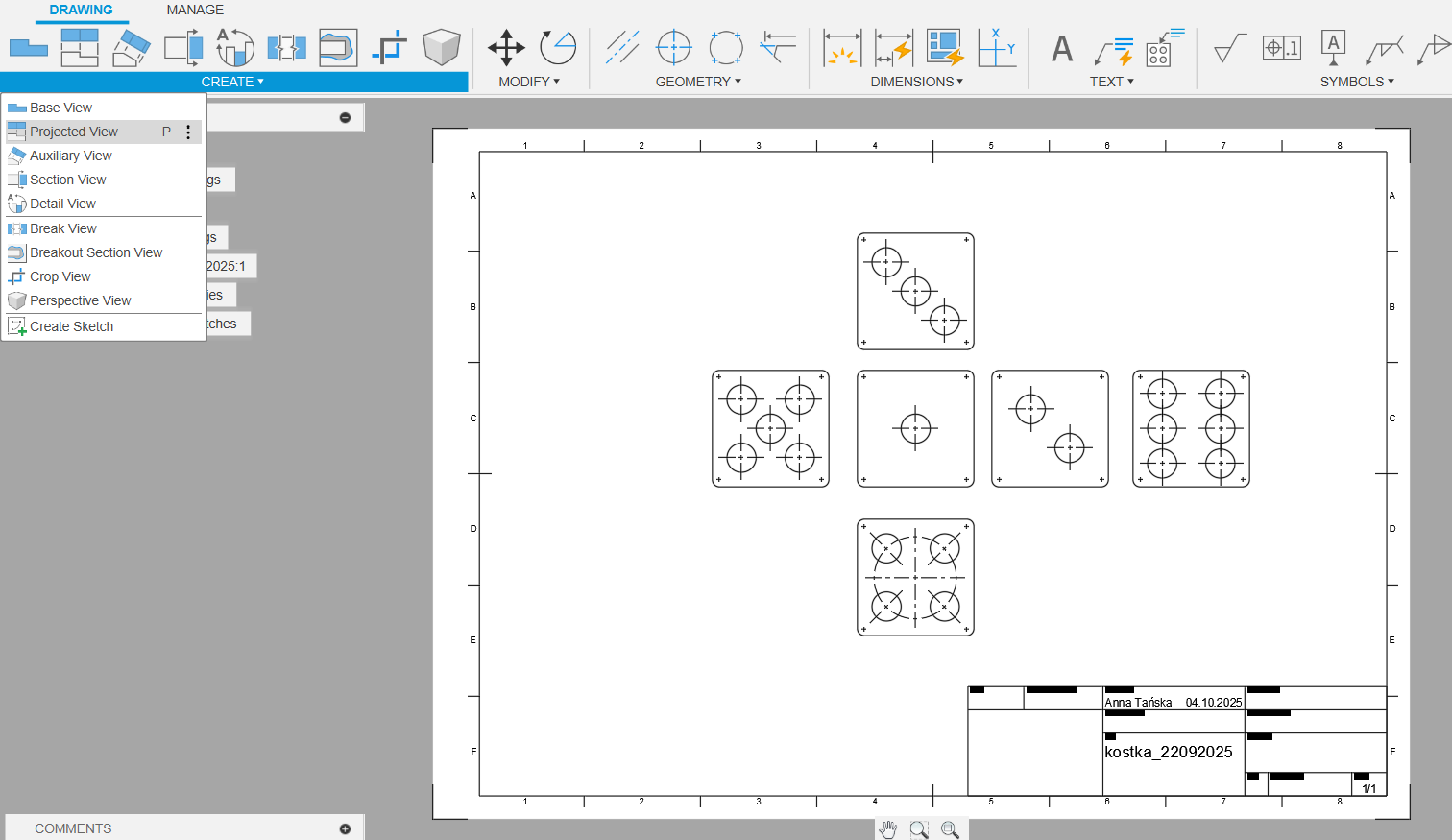

Rzutowanie - 2 metody - europejska (rysujemy to co widzimy) i amerykańska (odbija element na kartce)

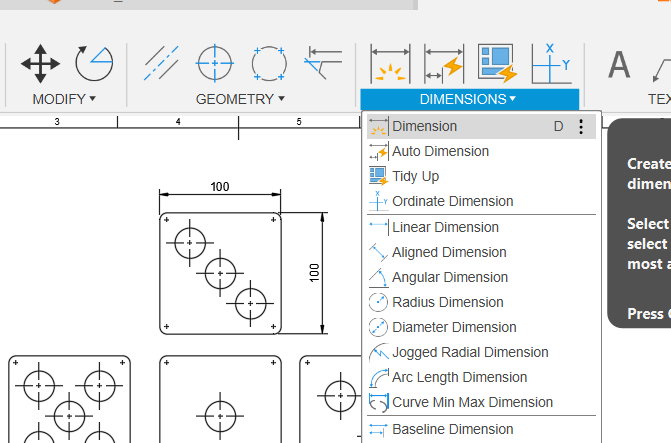

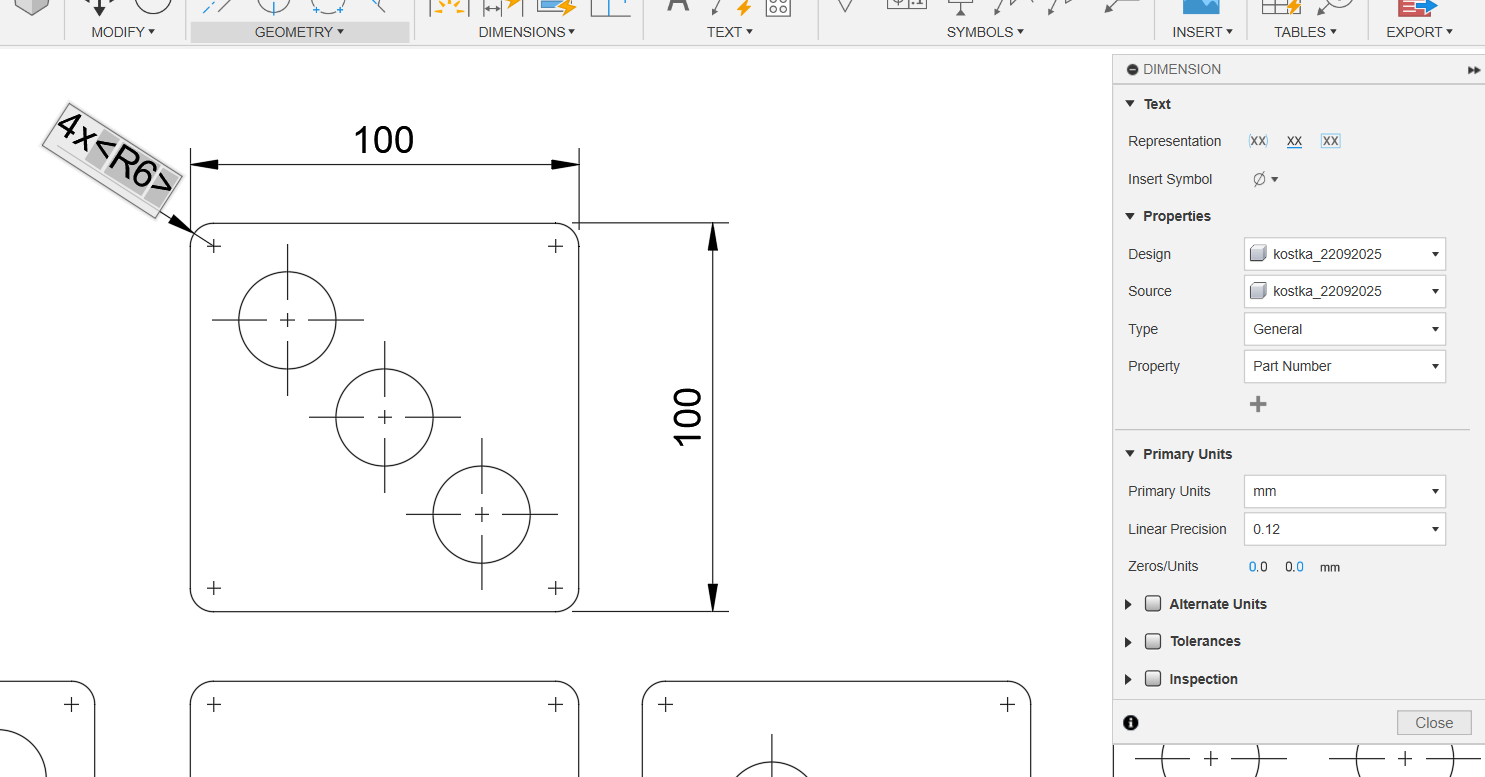

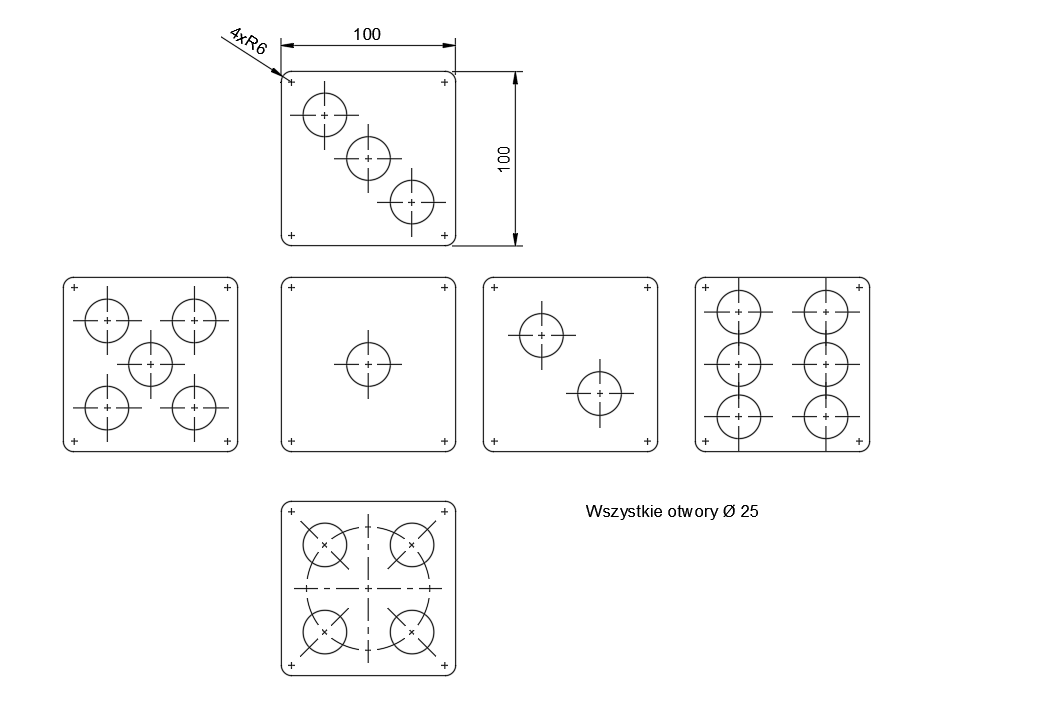

Wymiarowanie
Wymiarowanie od bazy, wymiarowanie łańcuchowe

Linie wymiarowe nie mogą się przecinać!

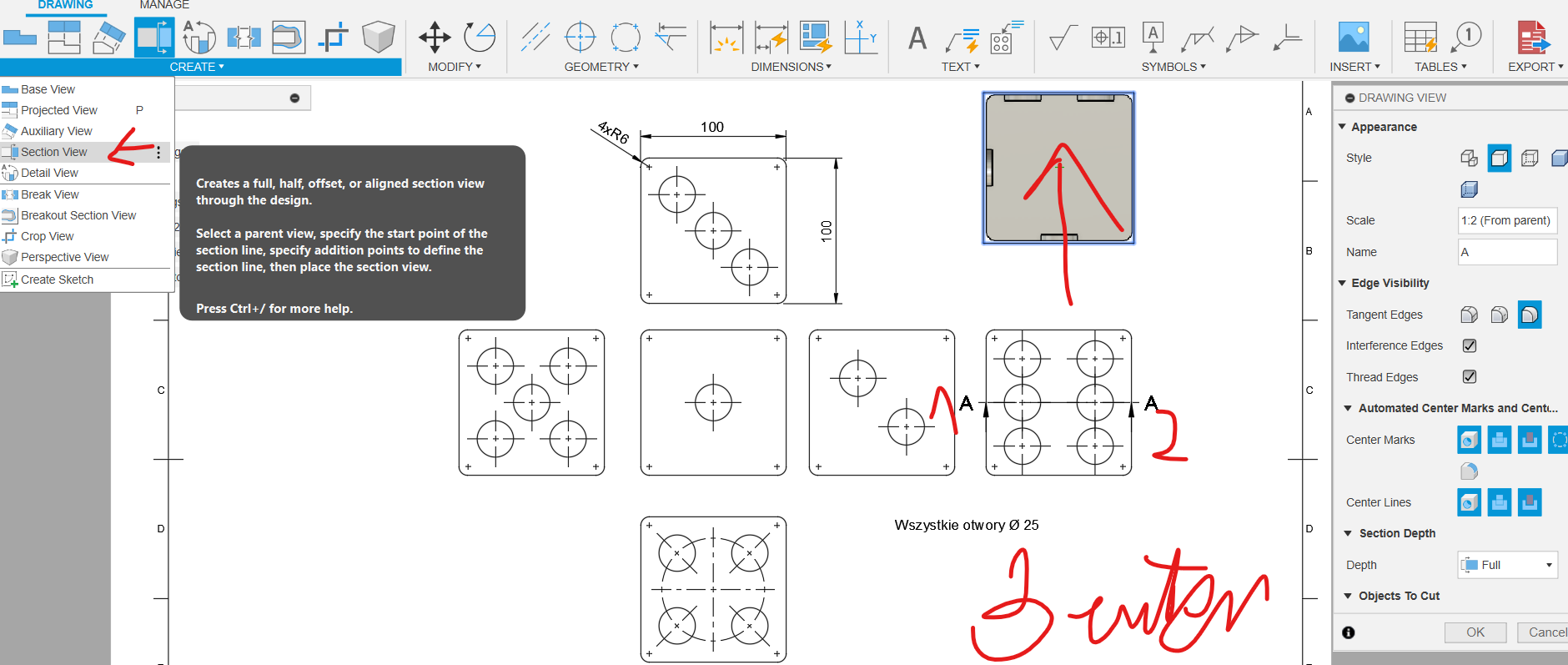

Przekroje, kłady i wyrwania

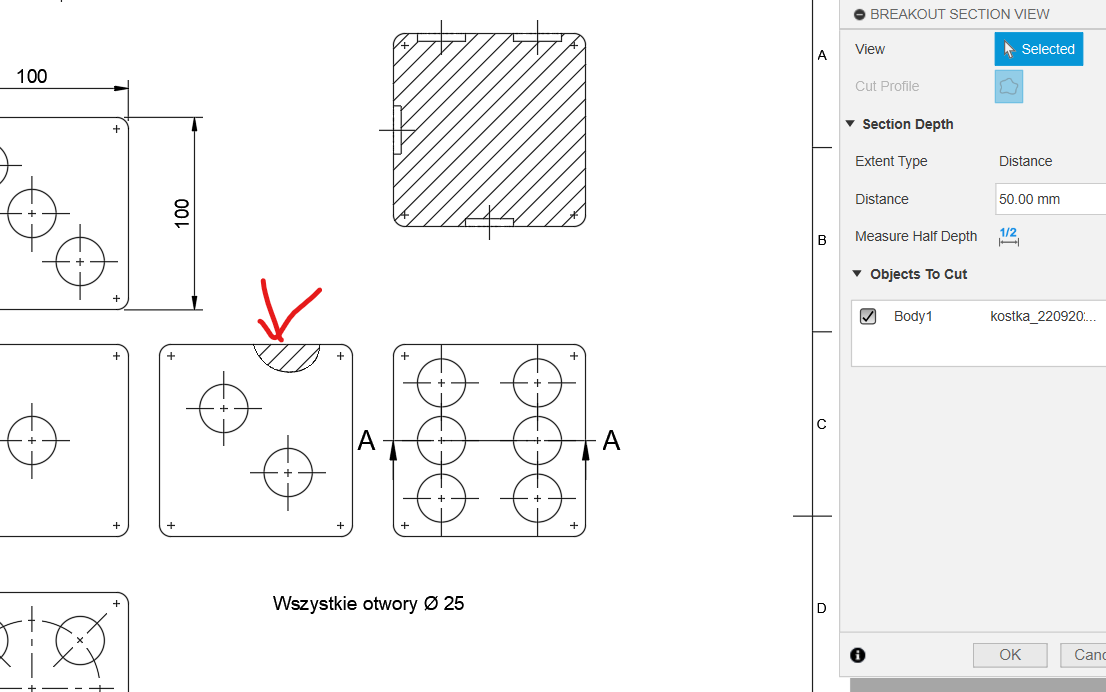

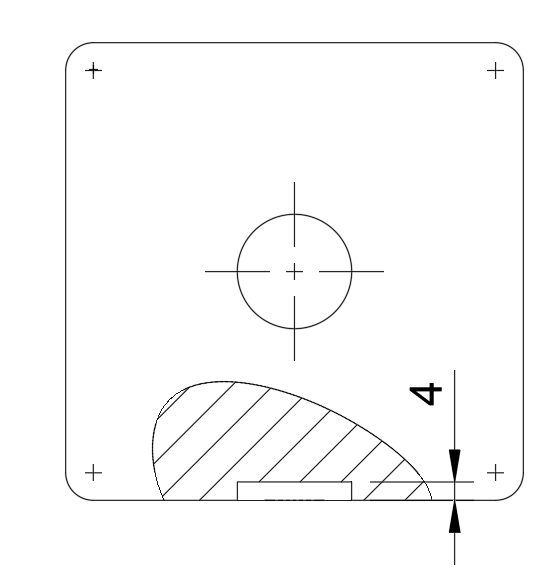

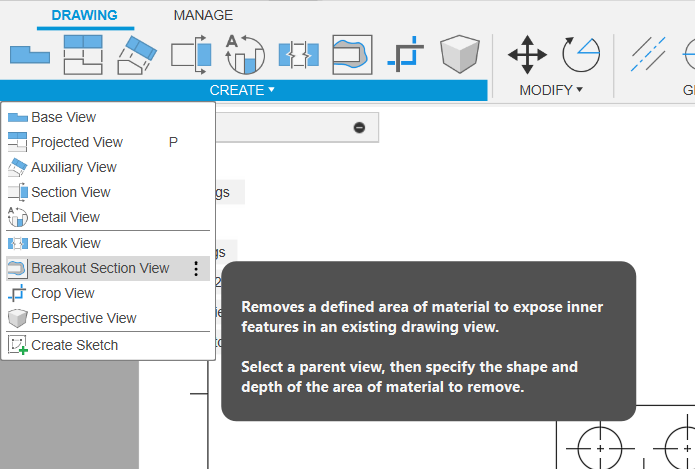

Wyrwanie - zaznaczamy sciane i rysujemy fragment

Tolerancje - o ile wymiar może się roznic od zalożonego. Może być wymiarowa lub kształtu i położenia

Toleracja wymiarowa:
- tolerowanie symetryczne (np. +-1)
- tolerowanie asymetryczne (jeden z wymiarów jest zerem, tylko jeden wymiar w gore lub w dół)
- tolerowanie asymetryczne jednostronne (50-0.1-0.3)
- tolerancja asymetryczna dwustronna (50 +0.1-0.3)

Rysunek techniczny maszynowy dobrzanski pdf

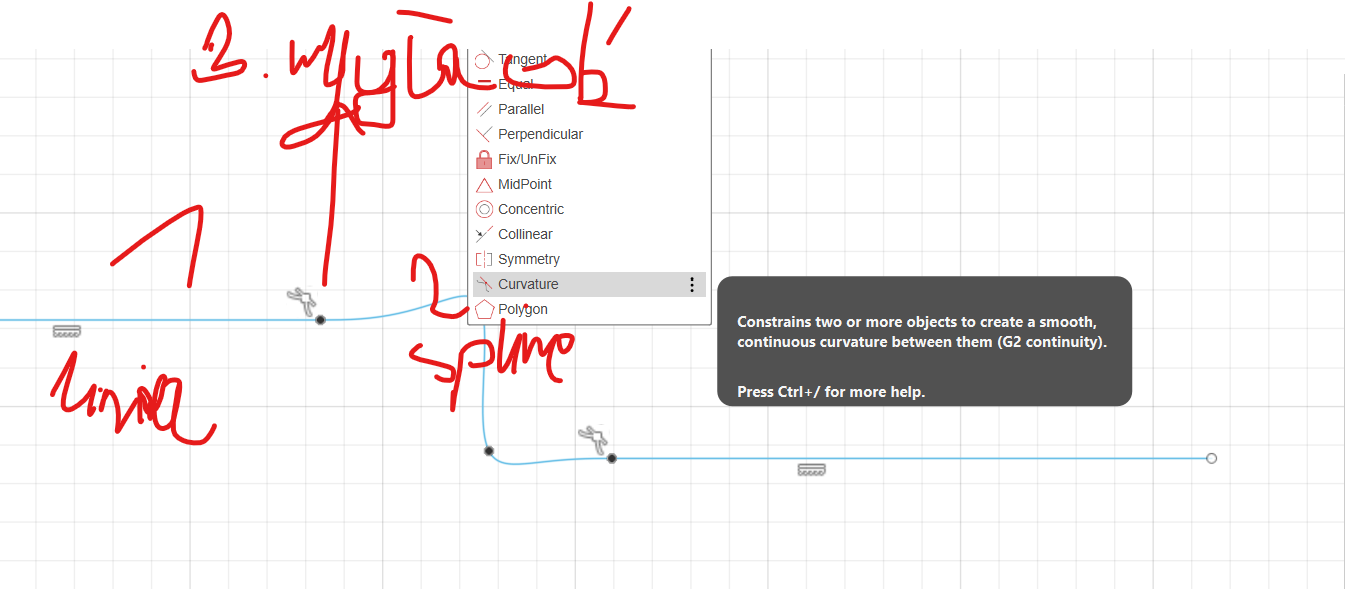

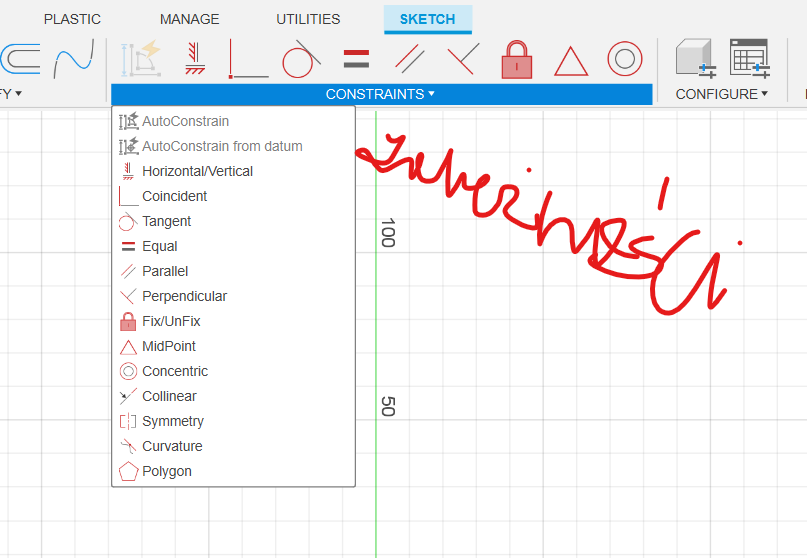

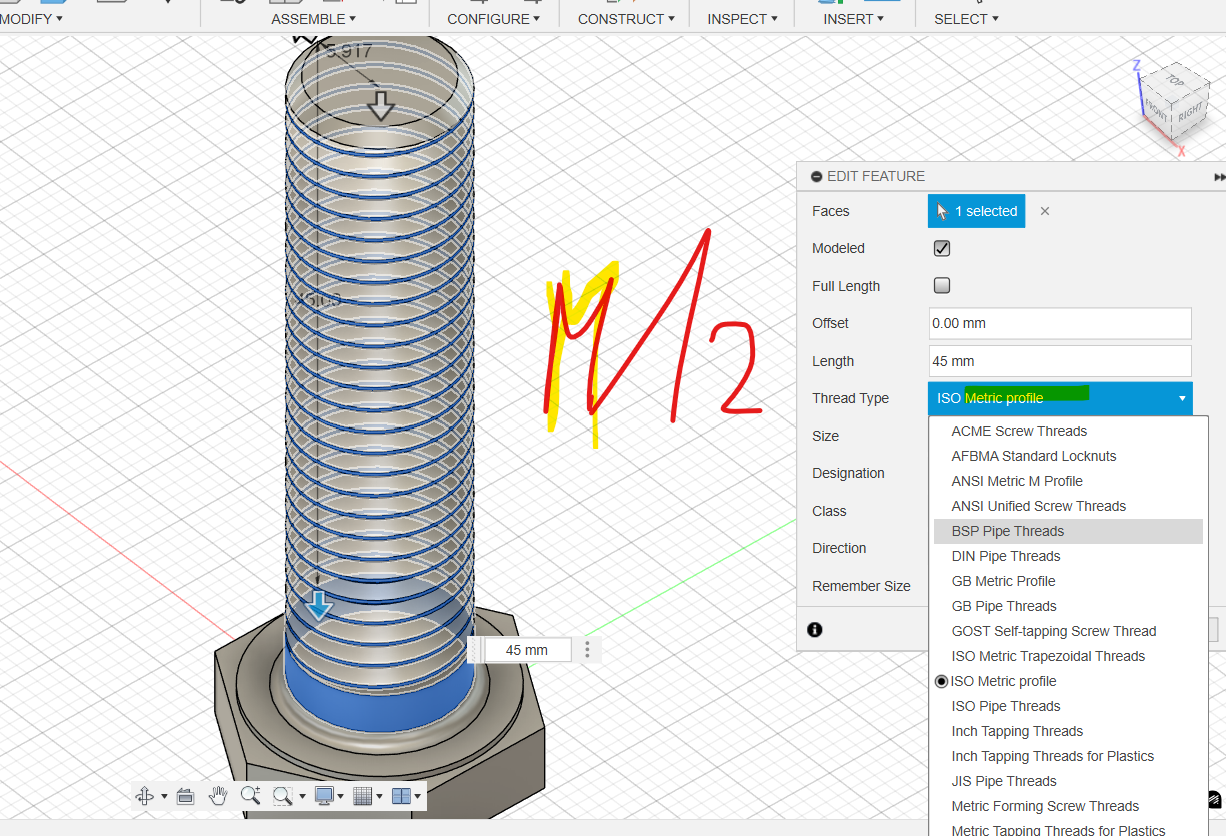

Dążymy do tego żeby szkice były czarne (opisane czyli zwymiarowanego i umieszczone w przestrzeni). Niebieskie oznaczają dowolność.
