Karolina - notatki Druk 3D
Google classroom code - dngz2m6
wiki.robisz.to - wiki dla projektów 3D
https://www.autodesk.com/ - Autokad - tu sie logujemy
fablabwro - haslo wifi
biala kostka - 2 wymiary
czarna kostka - 1 wymiar
kopiowanie wielu na raz
control a - zaznacz wszystko
shift odznacz jeden
dwa razy szubko klikamy na zgrupowana obiekty - mozemy je wtedy edytowac
Align - wyrownanie
Wypelnienie
wypelnienie 60-70% jest najsilniejsze
około 10-20% wypełnienia powinno starczyć
Podpory
litera T - trzeba zrobic podpory i pozniej je mozna odlamac, aby druk był ok
litera H - podpory na srodku
litera Y -
graniczny kat od ktorego potrzebujemy podpor to 45%
co z kuleczka - nie potrzeba podpor
Slicer
współrzędne
plik STL - do wydruku
z-suite - slicer i go otwieramy
Zapisujemy 2 pliki 1 w Zprojx i 1 w zcodex2
+++
Najmocniejszym wypełnieniem jest 60-70%
Wystarczające może być już nawet 10-20%
Podczas wydruku konieczne są "podpory", forma rusztowania które podtrzymuje niektóre elementy chroniąc je przed zniekształceniem. Są to elementy konieczne przy elementach oddalonych od siebie pod kątem powyżej 30-45 stopni.
Drukarki 3D drukują warstwowo generując G kod ze współrzędnymi.
Istnieją strony internetowe z gotowymi projektami.
FFF/FDM
- Fused Filament Fabrication
- Fused Deposition Modeling
Stosowane zamiennie
Filament ma średnicę 1,75mm
Standardową średnicą dyszy w drukarce jest 0,4 mm
Do czyszczenia i konserwacji elementów drukarki warto używać izopropanolu, który szybko odparowuje i nie przewodzi alkoholu.
Czasem na stole drukarki umieszczone są metalowe kwadraty potrzebne do kalibracji. Lepiej ich nie zasłaniać żeby się nie uszkodziły.
Najbardziej uniwersalnym do zapisu plików jest format STL
Potrzebny jest teraz Slicer np Z-Suite

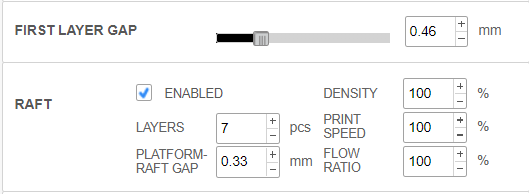

Podczas ustawień drukowania bardzo istotne jest dodanie 0,1 mm first layer gap
Po eksporcie plików powinniśmy mieć coś takiego jak na zdj niżej:
SLA - Stereolitografia
Utwardzanie materiału w postaci płynnej za pomocą UV
Podczas druku żywicznego ważne żeby przestrzegać bezpieczeństwa, korzystać z rękawiczek, można założyć maskę i okulary ochronne. Warto zadbać o dobrą wentylację pomieszczenia.
Postprocessing, cyli działanie po wykonaniu wydruku z żywicy:
- po zdjęciu wydruku ze stołu włożyć do pojemnika z izopropanolem (rozpuszczanie resztek żywicy)
- umyć pod bieżącą wodą
- osuszyć
- naświetlić promieniami UV w celu utwardzenia
Podczas wyboru rodzaju żywicy do wydruku istotna jest odpowiednia długość fali, która musi być kompatybilna z posiadaną drukarką.
Najważniejszym parametrem wpływającym na długość drukowania jest jego wysokość.
+++
kalibracja drukarki - nie dokrecamy srob stolu
przy kalibracji trzeba sie upewnic ze nie ma farfodzelkow
kalibracje robimy co kilka wydrykow, albo co kazdy wydruk jak jest cos wiekszego i walczymy
karkta papieru miedzy stol, a dysze
nie kupujemy orginalnych dyszy, kupoujemy tanie
jak stol jest stary to nie da sie juz skalibrowac
+++
Zywiczna drukarka
potrzeba najpierw lekkie podpory, pozniej mocne
Plik chitu
hollowed out - 3 dziury
podpory
2 pliki
+++
BLENDER
Mesh - siatka punktów połączonych płaszczyznami. Zazwyczaj są w formie trójkątów, ze względu na to, że trójkąty zawsze będą płaszczyznami.
Program Blender bazuje na pracy nad meshami.
Obracanie kamerą- scroll
Przesuwanie Shift+scroll
Na wstępie warto włączyć pewne opcje w programie:
Remesh
R+LPM
po wybraniu wartości CTRL+R
Aby dodać obiekt
Po każdej ingerencji w kształt siatki warto kliknąć CTRL+R, żeby program możliwie maksymalnie ją uprościł.
ikonka motylka to os symetrii
M - maska - przesuwaja sie wszystkie wierzcholki oprocz zamaskowanych
ustawiamy strentgh na maxa
co
control I - odwroc maske
ALT M - wylaczenie maski
View - Frame All (of Frame selected) - tutaj kamera sie uspokaja
+++
Autodesk - Fusion
personal use - za darmo
Offset - ramki - zmiana wielkosci
Create copy i dopieto wtedy przenosimy
wydruk fajny - lord vader na szczoteczki
Profil to zamkniety wycinek szkicu
fusion jest b precyzyjnym programem
przed robieniem czegokolwiek nacisjnijmy 2 razy escape, aby miec pewnosc, ze nic nie jest zaznaczone
pliczki
